Металлический или пластиковый электрощит

Металлический или пластиковый электрощит: какой корпус выбрать для разных условий эксплуатации

Корпус электрощита часто выбирают по размеру и количеству модулей. Но на практике этого недостаточно. Условия установки, уровень пыли и влаги, способ размещения оборудования и требования к механической защите могут быть не менее важны.

Для квартиры или офиса подойдет один тип корпуса, для гаража, мастерской или производственного помещения — другой. А если внутри нужно свободно разместить оборудование по собственной схеме, требования к конструкции будут уже другими.

Разберем, чем отличаются основные варианты и на что смотреть при выборе.

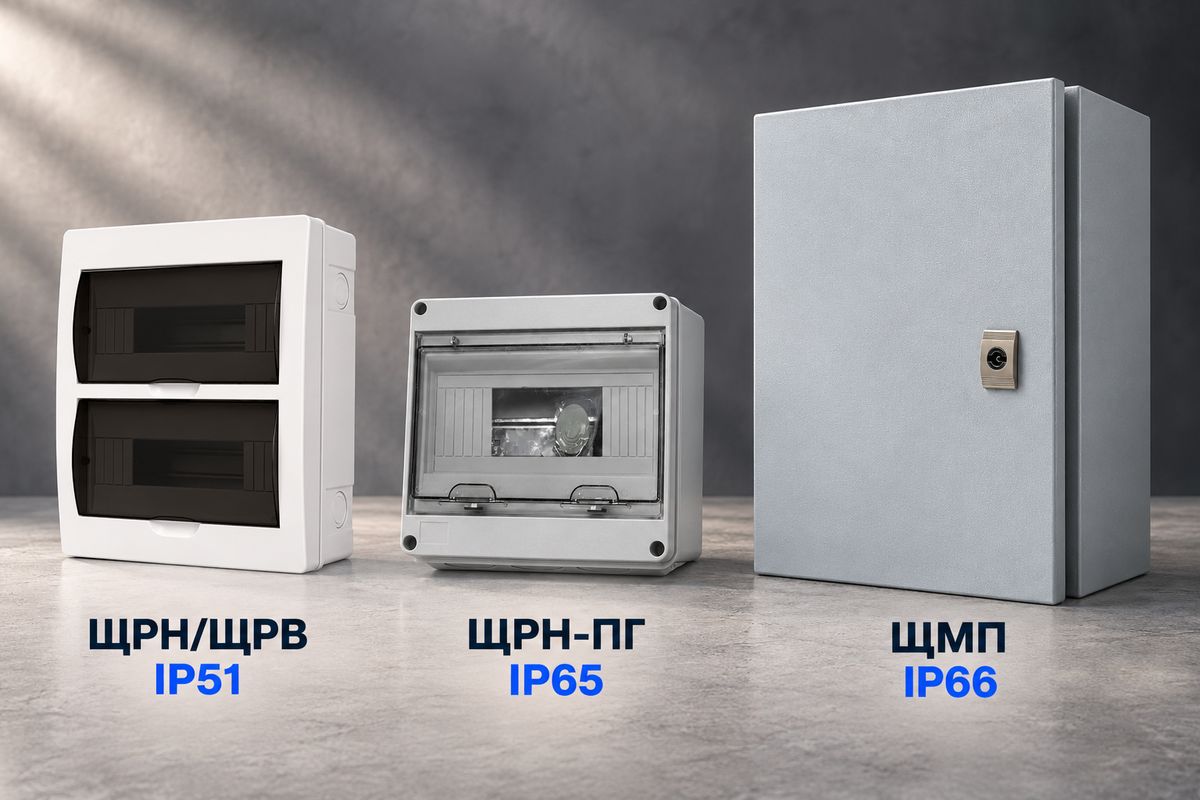

Металлический и пластиковый электрощит для монтажа электропроводки

ЩРН/ЩРВ IP51: для стандартных условий внутри помещения

Для распределительного щита в сухом помещении обычно достаточно пластикового корпуса со степенью защиты IP51.

Первое, с чем стоит определиться, — способ монтажа. ЩРН устанавливается непосредственно на поверхность стены, а ЩРВ встраивается в стену. Второй вариант позволяет сделать щит менее выступающим относительно поверхности стены, но требует заранее подготовленной ниши.

Следующий параметр — количество модулей. Размер корпуса выбирают исходя из количества автоматических выключателей, УЗО, дифавтоматов и другого оборудования, которое необходимо разместить внутри.

При этом лучше не заполнять щит полностью уже при первой сборке. Если в дальнейшем появится дополнительная линия или новое оборудование, свободные модули позволят расширить систему без замены всего корпуса.

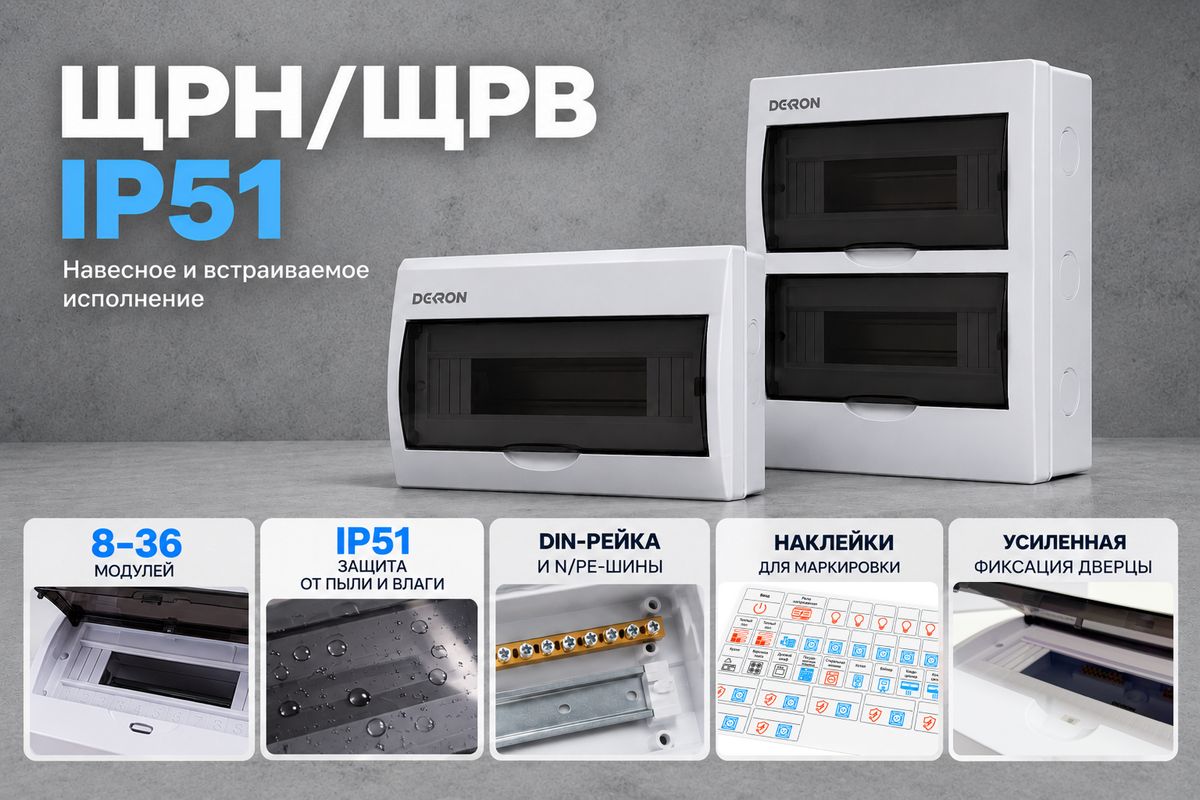

Навесные и встраиваемые электрические щиты ЩРН и ЩРВ DEKRON IP51 на 8–36 модулей с DIN-рейкой и N PE шинами

Стоит обратить внимание и на комплектацию. Наличие DIN-рейки и шин N/PE упрощает сборку, а возможность маркировки линий — дальнейшее обслуживание.

Таким образом, ЩРН/ЩРВ IP51 — рациональный вариант для стандартных условий внутри зданий, когда оборудование устанавливается на DIN-рейку и повышенная защита от пыли и влаги не требуется.

ЩРН-ПГ IP65: когда условия сложнее

Гараж, мастерская, склад или производственное помещение — уже другой сценарий. Здесь на электрощит может воздействовать больше пыли и влаги, поэтому одним из основных критериев становится степень защиты корпуса.

Для таких условий можно рассматривать пластиковые корпуса ЩРН-ПГ со степенью защиты IP65. Первая цифра «6» означает защиту от проникновения пыли, вторая «5» — защиту от струй воды.

При выборе такого корпуса стоит смотреть не только на IP. Важны количество модулей, удобство подвода кабеля, наличие DIN-рейки и шин N/PE, конструкция дверцы и уплотнения.

Например, прозрачная дверца позволяет визуально контролировать установленное оборудование, не открывая корпус. А возможность подвода кабеля с разных сторон дает больше свободы при монтаже.

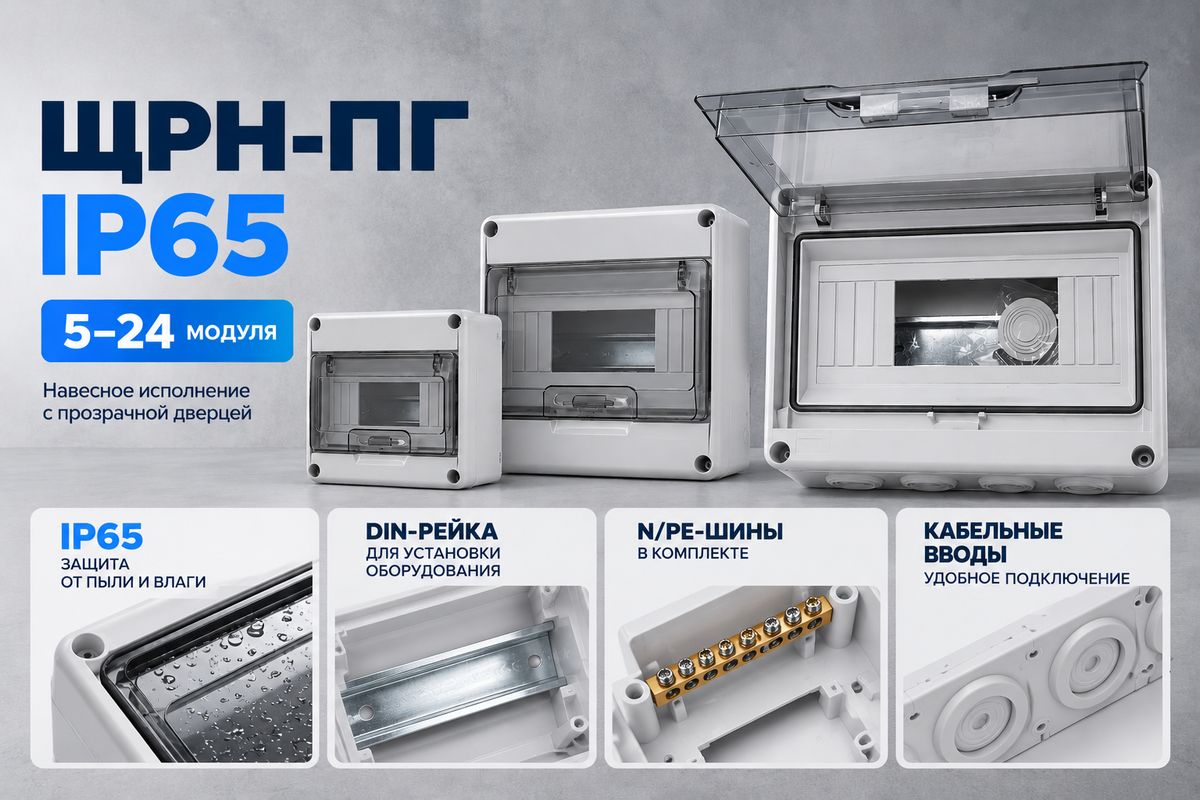

Навесные пластиковые распределительные щиты ЩРН-ПГ IP65 на 5–24 модуля с прозрачной дверцей, DIN-рейкой и кабельными вводами

Поэтому переходить на металлический корпус только из-за более сложных условий эксплуатации не всегда необходимо. Если внутри устанавливается стандартное модульное оборудование, пластикового корпуса с подходящей степенью защиты может быть достаточно.

Когда стоит выбрать металлический корпус

Есть задачи, где важна уже не только защита от пыли и влаги.

Например, внутри необходимо разместить не только стандартное модульное оборудование или самостоятельно определить положение компонентов. В таком случае удобнее использовать корпус с монтажной панелью.

Металлические ЩМП как раз позволяют сформировать внутреннюю компоновку под конкретную схему. На монтажной панели можно самостоятельно размещать DIN-рейки, аппаратуру и другие элементы, не привязываясь к заранее заданному расположению.

Это особенно удобно при сборке щитов управления и автоматики, а также в других случаях, когда стандартной модульной компоновки недостаточно.

При выборе металлического корпуса стоит учитывать его габариты, степень пылевлагозащиты, наличие монтажной панели, способ кабельного ввода, конструкцию замка и требования к механической защите.

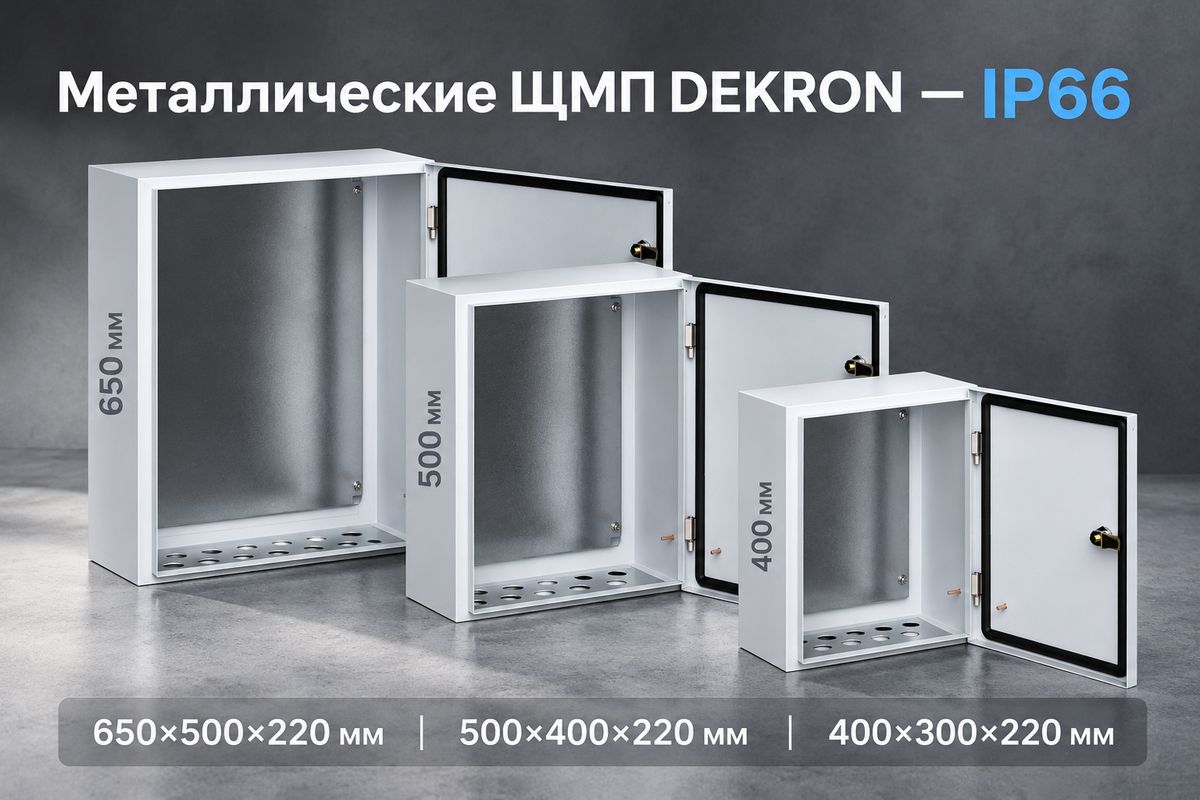

Металлические навесные щиты ЩМП DEKRON IP66 с монтажной панелью: размеры 650x500x220, 500x400x220 и 400x300x220 мм

Важен и запас внутреннего пространства. Здесь действует тот же принцип, что и с модульными щитами: лучше предусмотреть возможность дальнейшего расширения, чем изначально собирать оборудование вплотную.

Пластик или металл?

Сам материал корпуса не дает однозначного ответа на вопрос, какой вариант лучше. Выбор зависит прежде всего от задачи.

Для стандартного распределительного щита внутри сухого помещения подойдет ЩРН или ЩРВ IP51. Если требуется модульный щит для среды с повышенным уровнем пыли и влаги, можно рассматривать ЩРН-ПГ IP65.

Если же нужна металлическая оболочка и возможность самостоятельно сформировать расположение оборудования на монтажной панели, логичнее использовать ЩМП с подходящей степенью защиты.

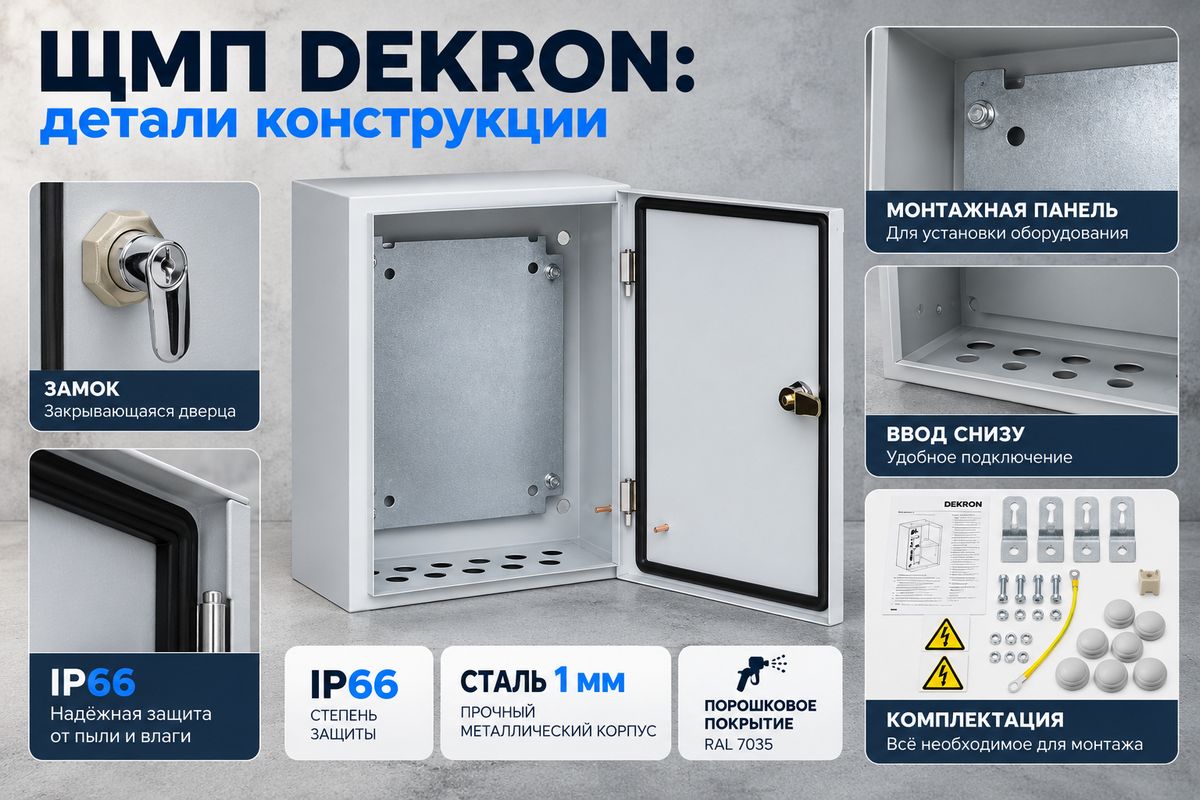

Металлический монтажный щит ЩМП DEKRON IP66 с монтажной панелью, дверным замком, кабельными вводами и комплектом крепежа

Поэтому перед выбором полезно ответить на несколько вопросов: где будет установлен щит, с какими внешними воздействиями он столкнется, какое оборудование будет находиться внутри, сколько места для него необходимо и потребуется ли резерв на будущее.

Где подобрать корпус под конкретную задачу

Все рассмотренные варианты представлены в ассортименте электрощитов DEKRON. DEKRON — белорусский бренд электротехники, в линейке которого есть пластиковые корпуса ЩРН/ЩРВ IP51, корпуса с повышенной пылевлагозащитой ЩРН-ПГ IP65 и металлические ЩМП IP66.

Еще один практический момент — наличие. Корпуса DEKRON поддерживаются на складе в Минске, поэтому подходящий вариант можно не только подобрать под конкретную задачу, но и оперативно получить для комплектации объекта — без длительного ожидания поставки.

В итоге выбор корпуса лучше начинать не с вопроса «пластик или металл?», а с условий эксплуатации, необходимой степени защиты и оборудования, которое предстоит разместить внутри. А уже после этого выбирать материал, размер и конструкцию.
