Скрытые расходы коммерческого здания чаще всего возникают не из-за одной крупной неисправности, а из-за десятков небольших отклонений: нагревающихся контактов, постоянно работающих насосов, загрязнённых фильтров, утечек воды, неправильной настройки отопления и отложенного ремонта. Каждая проблема по отдельности кажется незначительной, но вместе они увеличивают счета, ускоряют износ оборудования и повышают риск аварийной остановки объекта.

Особенность таких потерь в том, что они долго не мешают зданию работать. Свет включается, вода поступает, насосы вращаются, вентиляция шумит, а помещения остаются относительно тёплыми. Поэтому расходы воспринимаются как неизбежные. Обнаружить их помогает не разовый ремонт после поломки, а системное техническое обслуживание инженерных сетей: регулярные осмотры, инструментальная диагностика, анализ потребления и устранение причин, а не только последствий.

Ниже разберём основные точки потерь в бизнес-центрах, магазинах, складах, торговых объектах, административных зданиях и на производственных площадках.

Почему потери остаются незаметными

Инженерные потери редко выглядят как очевидная авария. Обычно оборудование продолжает выполнять свою функцию, но работает дольше, горячее, громче или с большей нагрузкой. Разница постепенно попадает в счета за электроэнергию, тепло и воду, а собственник замечает проблему только после резкого роста затрат, жалоб арендаторов или выхода дорогостоящего узла из строя.

Представим циркуляционный насос, который раньше обеспечивал требуемый расход на средней скорости. После загрязнения фильтра сопротивление системы выросло, и насос перевели на максимальный режим. Тепло снова поступает в помещения, поэтому проблема кажется решённой. Но теперь электродвигатель потребляет больше энергии, быстрее изнашиваются подшипники, а причина — забитый фильтр — остаётся на месте.

Так же ведут себя и другие системы:

• ослабленный электрический контакт ещё проводит ток, но греется;

• неисправный клапан продолжает пропускать теплоноситель;

• автоматика поддерживает температуру, но делает это по неправильному графику;

• насос обеспечивает давление, но часть воды гоняет через байпас;

• кран капает настолько медленно, что протечку не считают срочной;

• вентиляционная установка работает с загрязнённым фильтром, увеличивая нагрузку на вентилятор;

• арендатор открывает окно, потому что регулирование отопления не справляется с перегревом.

Счётчик при этом исправно фиксирует всё лишнее потребление. Именно поэтому оценивать инженерное состояние здания только по отсутствию аварий недостаточно.

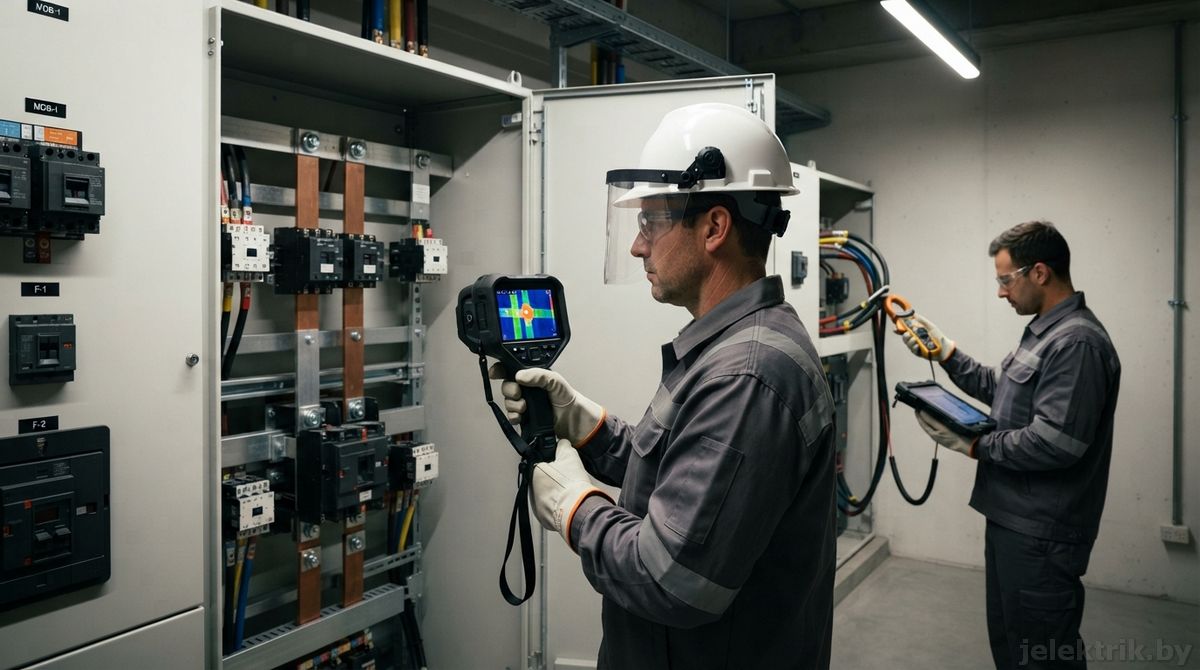

Перегрев соединений

Перегретое электрическое соединение одновременно создаёт три вида потерь: часть электроэнергии превращается в бесполезное тепло, ускоряется разрушение контакта и возрастает вероятность внепланового отключения. Причиной может быть ослабление болтового соединения, коррозия, неправильная опрессовка наконечника, перегрузка, перекос фаз или повреждение контактной поверхности.

Визуальный осмотр помогает обнаружить потемнение изоляции, запах нагретого пластика, изменение цвета шин и следы оплавления. Но ранний дефект часто невозможно увидеть без приборов. Тепловизор показывает разницу температур между аналогичными соединениями, фазами и аппаратами во время работы оборудования под нагрузкой.

Повышенное сопротивление в месте плохого контакта вызывает дополнительный нагрев. Тепловизионное обследование позволяет обнаружить такие температурные аномалии до разрушения аппарата или проводника.

На коммерческом объекте в маршрут проверки стоит включить:

• вводно-распределительное устройство;

• главный распределительный щит;

• этажные и групповые щиты;

• автоматические выключатели;

• контакторы;

• шинные соединения;

• вводы электродвигателей;

• шкафы вентиляционных установок;

• частотные преобразователи;

• клеммы насосов;

• устройства автоматического ввода резерва;

• соединения трансформаторов и компенсирующих установок.

Тепловизионную диагностику нельзя сводить к одному красивому снимку. Температуру необходимо оценивать с учётом нагрузки, температуры окружающей среды, состояния соседних фаз и характеристик оборудования. Одинаково горячие проводники могут указывать на общую перегрузку, а локальный горячий участок возле клеммы — на повышенное переходное сопротивление.

После ремонта проблемное место желательно проверить повторно. Так можно убедиться, что причина устранена, а не временно замаскирована подтяжкой повреждённого соединения.

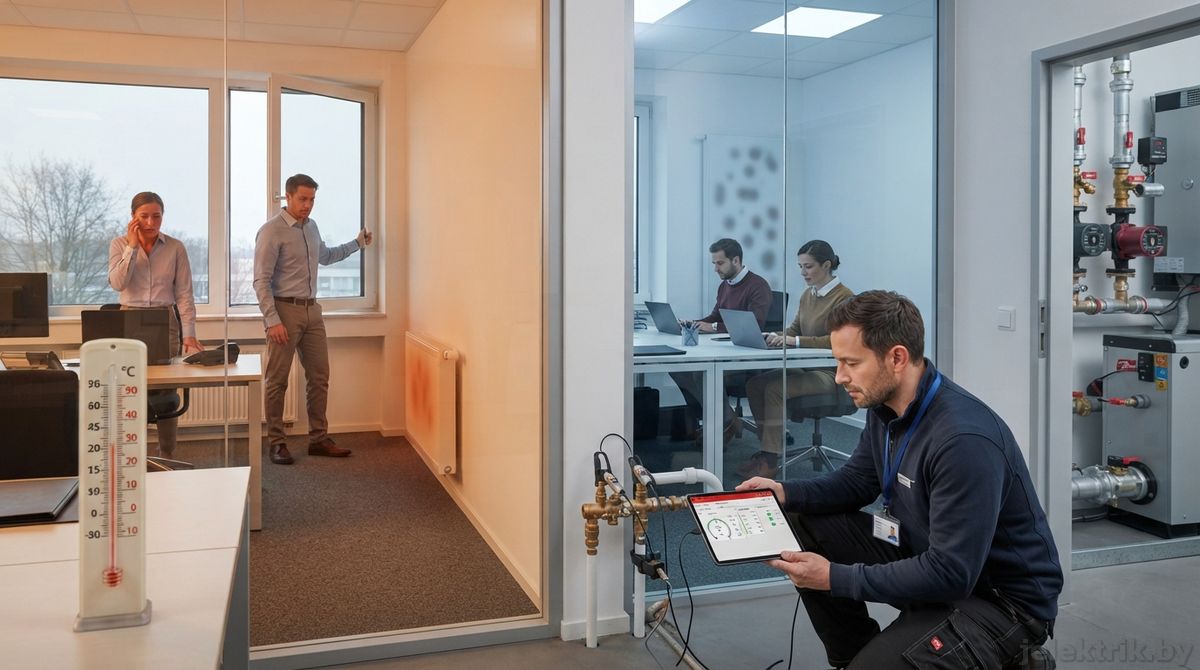

Разбалансировка отопления

Разбалансированная система отопления заставляет здание одновременно переплачивать за тепло и получать жалобы на холод. Ближние к тепловому пункту ветви забирают избыточный расход, дальние помещения недогреваются, после чего персонал повышает температуру теплоносителя или скорость насосов. В результате часть здания перегрета, другая остаётся холодной, а оборудование работает в завышенном режиме.

Характерные признаки гидравлического дисбаланса:

• на нижних или ближайших этажах жарко, а на удалённых участках прохладно;

• температура помещений сильно отличается при одинаковом назначении;

• арендаторы регулируют микроклимат открытыми окнами;

• отдельные радиаторы шумят;

• регулирующие клапаны почти всегда полностью открыты или закрыты;

• насос работает на максимальной скорости;

• температура обратного теплоносителя выше ожидаемой;

• после вмешательства в одну ветвь меняется работа соседних помещений.

Повышение температуры внутри здания приводит к увеличению затрат на отопление. В материалах по энергетическому обследованию зданий отдельно выделяются балансировка системы, промывка трубопроводов, восстановление изоляции и настройка автоматического регулирования как меры снижения энергетических потерь.

Балансировку нельзя выполнить по принципу «немного прикрыть краны там, где жарко». Для нормальной настройки необходимо знать схему, расчётные расходы, фактические перепады давления и положение регулирующей арматуры.

Работы обычно включают:

• проверку соответствия схемы фактической разводке;

• очистку фильтров и грязевиков;

• восстановление неисправной арматуры;

• проверку насосных режимов;

• настройку балансировочных клапанов;

• контроль температур подачи и обратки;

• проверку работы погодного регулирования;

• повторные замеры после стабилизации режима.

Настройка начинается с устранения неисправностей. Балансировать систему с забитым фильтром, закрытым клапаном или неисправным приводом бессмысленно: после ремонта режим снова изменится.

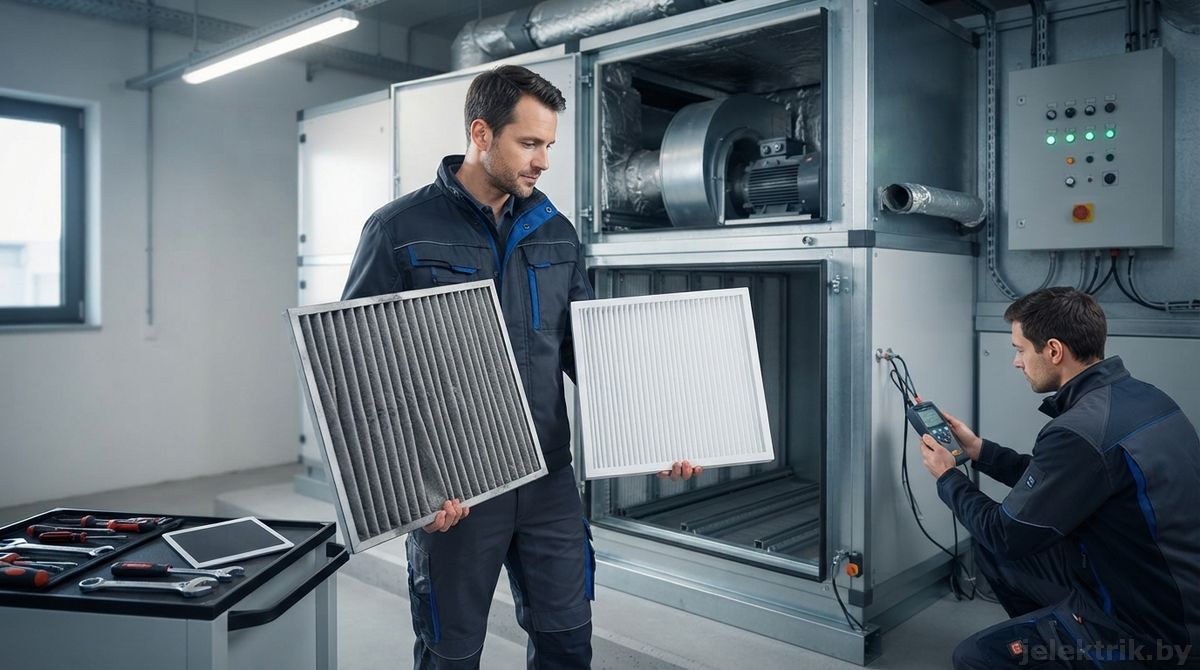

Забитые фильтры

Загрязнённый фильтр увеличивает сопротивление потоку воздуха или воды. Чтобы сохранить требуемую производительность, вентилятор или насос работает дольше и с большей нагрузкой. Одновременно ухудшается микроклимат, снижается теплообмен и ускоряется износ двигателя. Проблема особенно характерна для вентиляции, кондиционирования, тепловых пунктов, насосных станций и систем водоподготовки.

В приточно-вытяжной вентиляции загрязнение фильтра проявляется постепенно. Персонал привыкает к снижению воздушного потока, а недостаток вентиляции пытаются компенсировать увеличением скорости вентилятора. Грязный фильтр способен существенно сократить расход воздуха, увеличить продолжительность работы оборудования и повысить энергопотребление.

В водяных системах похожую роль выполняют сетчатые фильтры и грязевики. После ремонта трубопровода, сезонного заполнения или промывки в них могут быстро накопиться окалина, ржавчина и частицы уплотнительных материалов. Если перепад давления не контролируется, загрязнение обнаруживается только после падения производительности.

При обходе объекта обратите внимание на следующие признаки:

• вентилятор работает громче обычного;

• из воздухораспределителей поступает слабый поток;

• частотный преобразователь держит повышенную частоту;

• появилась разница давления до и после фильтра;

• фильтры меняют только после жалоб;

• отсутствует журнал замены;

• насос не обеспечивает прежний расход;

• после очистки грязевика режим резко улучшается;

• теплообменник прогревается неравномерно;

• электродвигатель заметно нагревается.

Менять фильтры только по календарю не всегда рационально. На складе, в торговом центре и в небольшом офисе скорость загрязнения различается. Более точный подход — учитывать перепад давления, фактическую запылённость, часы работы установки и рекомендации производителя.

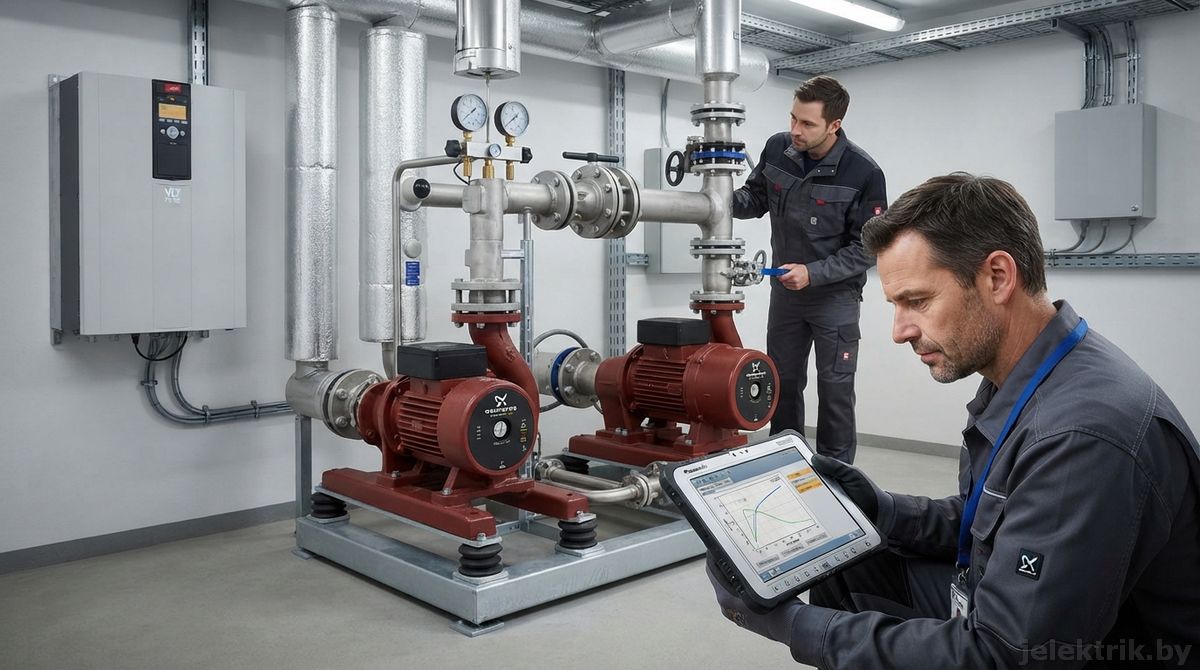

Неправильные настройки насосов

Насос может быть полностью исправен и при этом расходовать лишнюю электроэнергию. Это происходит, когда он выбран с большим запасом, постоянно работает на максимальной скорости, преодолевает искусственно созданное сопротивление прикрытого клапана или гоняет теплоноситель через открытый байпас. Оптимизация начинается не с покупки нового агрегата, а с измерения расхода, давления, мощности и режима системы.

Типичные признаки неэффективной насосной установки:

• регулирующий клапан постоянно сильно прикрыт;

• байпас всё время открыт;

• рабочий и резервный насосы одновременно работают без необходимости;

• давление существенно выше требуемого;

• насос часто включается и выключается;

• частотный преобразователь установлен, но работает с фиксированной частотой;

• оборудование продолжает работать ночью при минимальном потреблении;

• слышны кавитационный шум и вибрация;

• дросселирование заменяет нормальное регулирование;

• режим не пересматривался после изменения назначения здания.

При оценке насосных систем особое внимание уделяют постоянно открытым байпасам, дроссельному регулированию, параллельной работе лишних насосов и несоответствию оборудования реальной нагрузке.

Простой пример: после ухода крупного арендатора часть помещений перестала использоваться, но насосы, вентиляция и отопление продолжают работать по старому расписанию. Технической неисправности нет, однако объект оплачивает обслуживание площади, которая фактически не требует прежней мощности.

Корректировка режима может включать:

• пересмотр расписания;

• настройку частотного преобразователя;

• изменение уставки давления;

• проверку датчиков;

• отключение необязательного параллельного насоса;

• настройку автоматической ротации;

• устранение лишней циркуляции;

• очистку фильтров;

• балансировку системы;

• замену насоса, если его характеристики значительно превышают потребность.

Регулировать оборудование «на слух» нельзя. Необходимо сначала зафиксировать исходные показатели, затем изменить настройку и проверить результат.

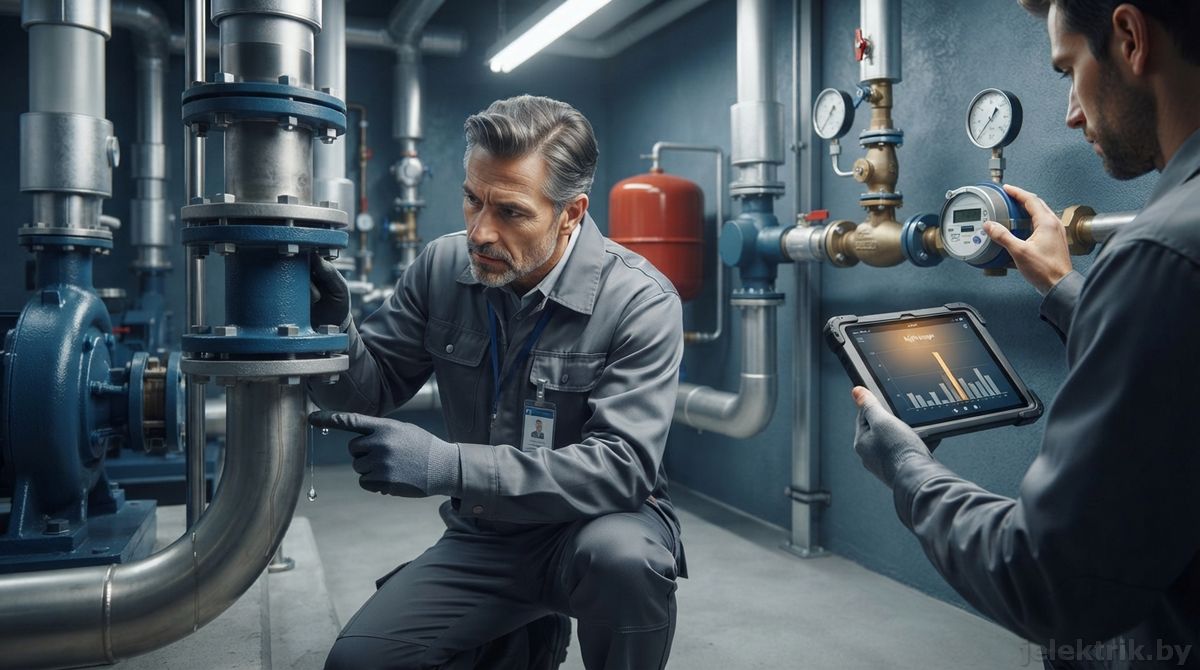

Утечки воды и теплоносителя

Даже небольшая постоянная утечка создаёт цепочку расходов: оплачивается потерянная вода, работа повысительных или подпиточных насосов, нагрев новой воды и последующий ремонт отделки. В отопительном контуре регулярная подпитка также приносит кислород и соли, что может ускорять коррозию и образование отложений. Поэтому необъяснимый расход воды нельзя считать только бухгалтерской проблемой.

Места, которые следует проверять в первую очередь:

• фланцевые соединения;

• сальники насосов;

• предохранительные клапаны;

• подпиточную линию отопления;

• соединения возле теплообменников;

• дренажные трубопроводы;

• мембранные баки;

• бачки и смывную арматуру;

• автоматические смесители;

• кухонное оборудование;

• наружные поливочные линии;

• скрытые участки труб;

• дренажные насосные приямки.

Не каждая утечка образует заметную лужу. Вода может уходить в канализацию через неисправный клапан, испаряться на горячей поверхности, просачиваться под отделку или непрерывно поступать через смывное устройство. Поэтому полезно сравнивать показания счётчиков в периоды минимального потребления.

Плановое обслуживание водоразборного оборудования помогает обнаруживать утечки и преждевременные отказы. Практика эксплуатации предусматривает регулярные осмотры, контроль давления и оперативный ремонт обнаруженных неисправностей.

Простой ночной тест: после завершения работы объекта зафиксируйте показания водомера, убедитесь, что технологические потребители отключены, и повторите проверку через установленный интервал. Движение счётчика не доказывает конкретную утечку, но даёт основание разделить систему на участки и продолжить диагностику.

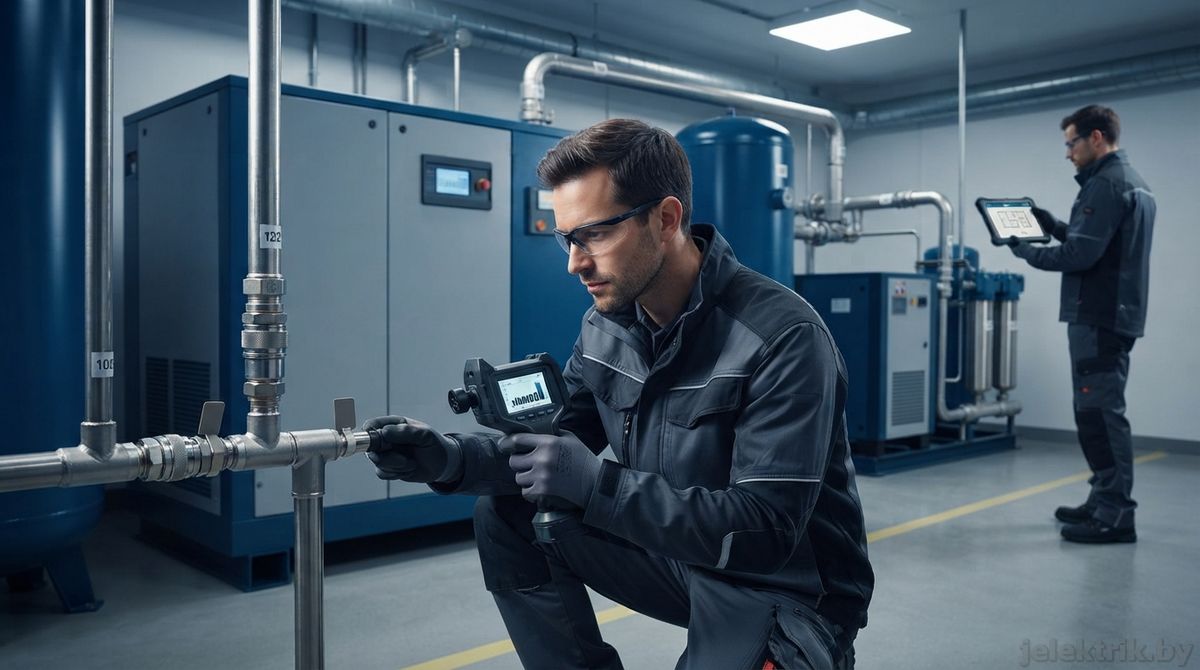

Потери сжатого воздуха

На производственном объекте утечки сжатого воздуха могут стать одной из самых дорогих скрытых статей. Компрессор продолжает поддерживать давление, поэтому персонал воспринимает шипение как обычный фон. В действительности оборудование дольше работает под нагрузкой, чаще запускается и быстрее изнашивается, хотя часть произведённого воздуха не участвует в технологическом процессе.

Проверять нужно:

• быстросъёмные соединения;

• шланги;

• фитинги;

• резьбовые соединения;

• фильтры и регуляторы;

• конденсатоотводчики;

• клапаны;

• фланцы;

• пневматические инструменты;

• отключённые ветви;

• оборудование, оставленное под давлением после смены.

В промышленных системах утечки могут расходовать заметную долю производительности компрессора. Для их поиска применяют ультразвуковые детекторы, а программу устранения строят по циклу: обнаружение, маркировка, ремонт и повторная проверка.

После устранения утечек нужно пересмотреть настройки компрессора. Если он продолжит работать по прежнему режиму, часть потенциальной экономии останется нереализованной.

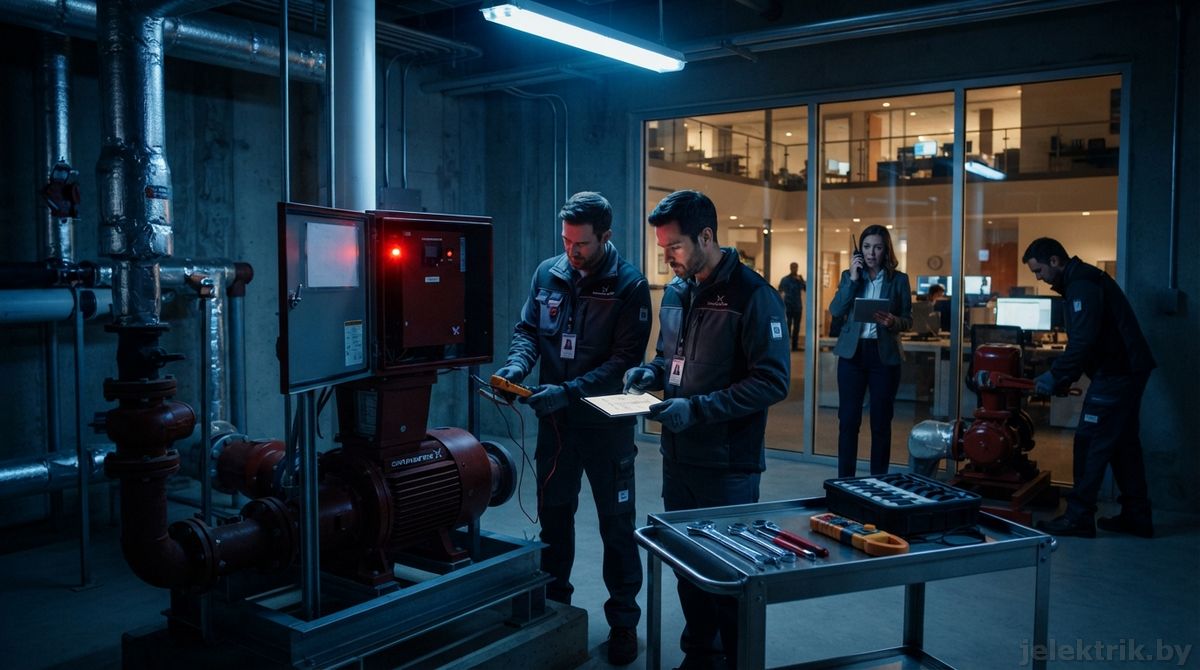

Аварийные ремонты

Аварийный ремонт почти всегда дороже планового, поскольку к стоимости деталей добавляются срочная доставка, работа ночью, простой арендаторов, порча продукции и временные решения. Главная финансовая ошибка — экономить на профилактике оборудования, отказ которого способен остановить здание. Планово-предупредительное обслуживание превращает непредсказуемую аварию в управляемую задачу с известным сроком и бюджетом.

Разница хорошо видна на примере насоса. При плановом обслуживании можно заметить вибрацию, нагрев подшипника или подтекание уплотнения, заказать комплектующие и согласовать остановку. При аварии тот же насос останавливается в рабочее время, а подходящей детали нет на складе.

К стоимости аварии могут добавиться:

• остановка арендаторов или производства;

• сверхурочная оплата персонала;

• срочный выезд подрядчика;

• экспресс-доставка материалов;

• аренда временного оборудования;

• восстановление отделки;

• потеря товара;

• компенсации клиентам;

• повторный запуск технологического процесса;

• внеплановая проверка других узлов.

ТКП 181-2023 распространяет требования технической эксплуатации на контроль, обслуживание, диагностику и ремонт электроустановок потребителей. При отсутствии квалифицированного персонала или договора на обслуживание эксплуатация электроустановок не допускается.

Профилактика не означает замену всего оборудования по возрасту. Она предполагает оценку состояния и критичности. Сначала обслуживают узлы, отказ которых создаёт угрозу безопасности или останавливает ключевые процессы.

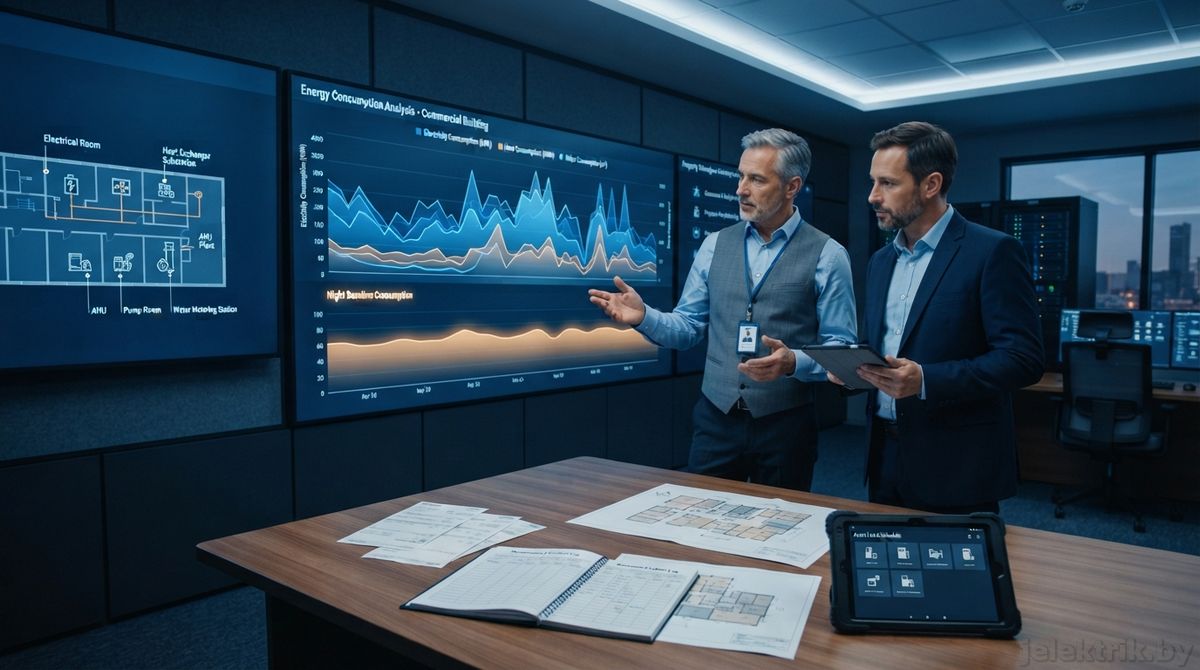

Как искать потери

Поиск скрытых расходов нужно начинать с данных, а не с предположений. Соберите счета и показания приборов, сравните потребление с режимом работы объекта, затем проведите технический обход. После выявления отклонений выполняются инструментальные измерения, рассчитывается стоимость потерь и формируется план мероприятий с приоритетами.

Практический алгоритм состоит из шести этапов.

Сбор исходных данных

Подготовьте счета и показания за 12–24 месяца:

• электроэнергия;

• тепловая энергия;

• холодная и горячая вода;

• объём подпитки;

• расход топлива, если используется;

• часы работы основных установок;

• аварийные заявки;

• затраты на ремонт;

• жалобы арендаторов.

Сравнивать лучше не только месяцы, но и сопоставимые периоды с учётом погоды, загрузки здания, площади и графика работы.

Осмотр объекта

Обход проводят по маршруту от ввода ресурсов к конечным потребителям. Инженер фиксирует температуры, давление, шум, вибрацию, состояние фильтров, положение клапанов, протечки и фактические настройки.

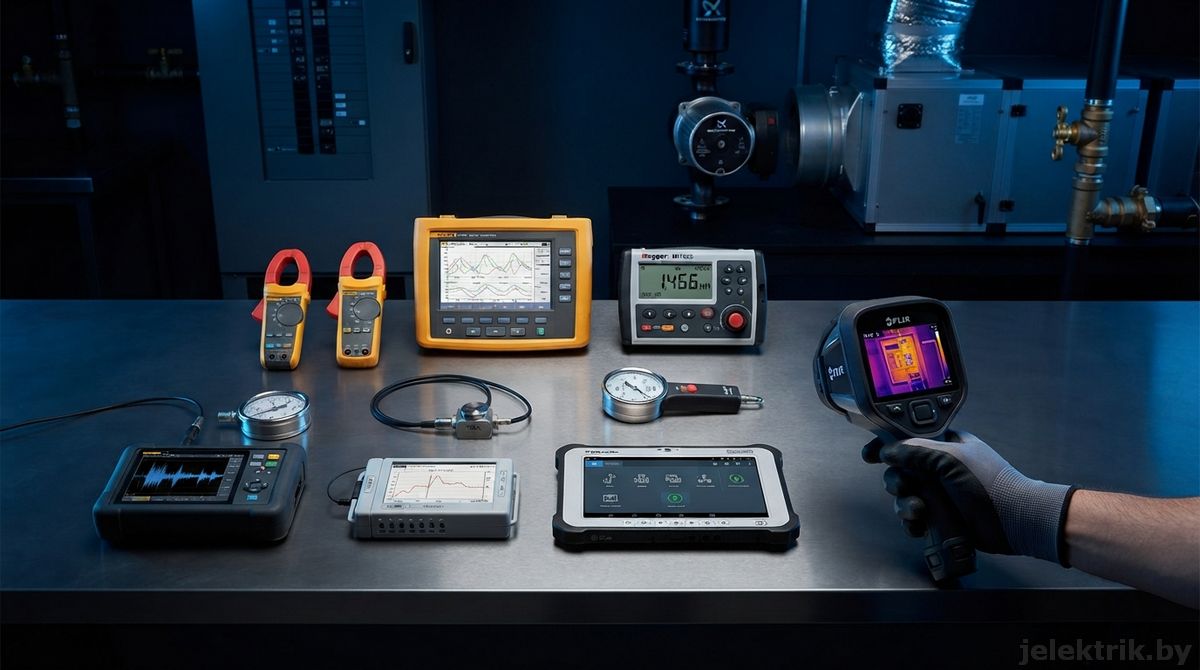

Инструментальная диагностика

В зависимости от системы могут применяться:

• тепловизор;

• токовые клещи;

• анализатор качества электроэнергии;

• измеритель сопротивления изоляции;

• манометры;

• расходомеры;

• вибродиагностический прибор;

• ультразвуковой детектор утечек;

• регистраторы температуры;

• оборудование для телеинспекции;

• средства контроля перепада давления.

Оценка расходов

Для каждого дефекта определяют:

• стоимость потребляемого ресурса;

• продолжительность работы;

• предполагаемую потерю;

• вероятность отказа;

• последствия остановки;

• стоимость устранения;

• срок окупаемости.

Приоритизация

Сначала устраняют дефекты, влияющие на безопасность и непрерывность работы. Затем — потери с коротким сроком окупаемости. Масштабные модернизации планируют после подтверждения исходных данных.

Контроль результата

После ремонта показатели измеряют повторно. Иначе невозможно понять, дало ли мероприятие эффект или расход просто изменился из-за погоды и загрузки здания.

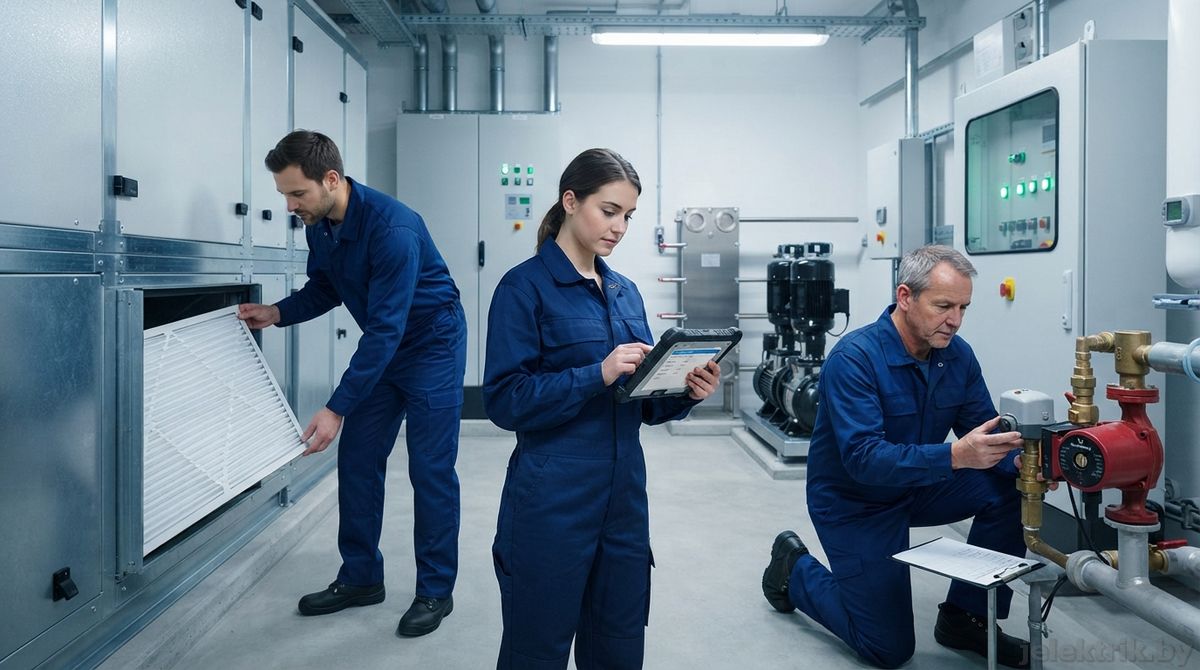

Быстрые меры

Не вся экономия требует реконструкции. На многих объектах первый результат дают простые организационные действия: корректировка расписаний, очистка фильтров, устранение утечек, отключение лишнего оборудования, настройка насосов и восстановление автоматики. Главное — подтвердить проблему измерениями и не менять режимы, влияющие на безопасность или технологический процесс, без инженерной оценки.

Начать можно со следующих действий:

• сопоставить время работы оборудования с графиком здания;

• проверить ночное потребление электроэнергии и воды;

• очистить доступные фильтры по регламенту;

• проверить расписания вентиляции;

• осмотреть трубопроводы и арматуру;

• найти постоянно открытые байпасы;

• проверить ротацию насосов;

• сравнить температуры одинаково нагруженных фаз;

• проверить, не открывают ли сотрудники окна из-за перегрева;

• закрыть неиспользуемые линии сжатого воздуха;

• составить список повторяющихся аварий;

• назначить ответственного за анализ показаний счётчиков.

Если один и тот же узел ремонтировали несколько раз, стоит пересмотреть причину отказа. Постоянная замена подшипника не поможет, если насос работает с перекосом, кавитацией или неправильной нагрузкой.

Помощь объектам

Комплексное обследование полезно, когда расходы растут, а очевидной причины нет, либо когда у объекта отсутствует единая служба, контролирующая электрические, тепловые, водопроводные и вентиляционные системы. По итогам обследования собственник должен получить не общую рекомендацию «экономить», а перечень дефектов, приоритетов, необходимых работ и контролируемых показателей.

Jelektrik.by выполняет техническое обследование и обслуживание инженерных систем коммерческих объектов в Минске, Минском районе и Минской области. По предварительному согласованию возможна организация работ и на объектах в других регионах Беларуси.

Состав услуги определяется после осмотра и может включать:

• аудит электрохозяйства;

• тепловизионную диагностику щитов;

• проверку насосного оборудования;

• обслуживание ИТП и автоматики;

• осмотр систем водоснабжения и канализации;

• поиск утечек;

• проверку фильтров и грязевиков;

• составление дефектной ведомости;

• разработку графика ППР;

• ремонт и профилактическое обслуживание;

• подготовку технических актов и рекомендаций.

Такой подход позволяет сначала найти места реальных потерь, а затем согласовать работы по степени срочности — без навязывания полной замены исправного оборудования.

FAQ

Как понять, что здание расходует слишком много ресурсов?

Первый признак — рост потребления без понятного изменения площади, загрузки, погоды или режима работы. Дополнительные сигналы: высокое ночное потребление, перегретые помещения, частые аварии, постоянно работающие насосы, открытые окна зимой, нестабильное давление, шум вентиляции и повторяющиеся жалобы арендаторов. Для точного вывода необходимо сравнить данные и обследовать системы.

Одного счёта за последний месяц недостаточно. Полезнее анализировать динамику за год или два и отдельно выделять базовую нагрузку вне рабочего времени.

Можно ли самостоятельно провести энергоаудит?

Самостоятельно можно выполнить первичный обход, собрать показания и зафиксировать очевидные отклонения. Но электрические измерения, вскрытие щитов, изменение настроек автоматики, гидравлическая балансировка и испытания требуют квалифицированного персонала. Самостоятельная проверка должна использоваться как подготовка к профессиональной диагностике, а не как замена безопасного обслуживания.

Особенно опасно подтягивать электрические соединения или открывать силовые шкафы без допуска и необходимых средств защиты.

Когда проводить тепловизионное обследование?

Электрические соединения проверяют под рабочей нагрузкой, когда температурная аномалия может проявиться. Обследование отключённого и остывшего щита малоинформативно. Результаты нужно сопоставлять с токовой нагрузкой, температурой окружающей среды и аналогичными элементами соседних фаз.

Полезно сохранять снимки и формировать историю наблюдений. Это позволяет увидеть развитие дефекта во времени.

Почему после замены насоса расход электричества не снизился?

Новый насос может работать в том же неэффективном режиме, что и старый. Причиной бывают завышенная уставка давления, открытый байпас, прикрытая арматура, загрязнённый фильтр, отсутствие регулирования или неправильный подбор производительности. После замены необходимо проверить рабочую точку, фактический расход, давление и потребляемую мощность.

Энергоэффективная маркировка оборудования сама по себе не исправляет ошибки системы.

Как часто проверять фильтры?

Периодичность зависит от назначения здания, запылённости, продолжительности работы, типа фильтра и рекомендаций производителя. Надёжнее контролировать не только календарный срок, но и перепад давления, расход воздуха или воды. Резкое увеличение сопротивления либо падение производительности служит основанием для внеплановой проверки.

После ремонта трубопроводов и заполнения системы грязевики желательно проверить раньше обычного срока.

Опасна ли небольшая утечка воды?

Да, поскольку небольшая непрерывная утечка способна долго оставаться незаметной. Кроме стоимости воды, она может вызывать сырость, повреждение отделки, коррозию, дополнительную работу насосов и непредвиденную подпитку отопительного контура. Любую необъяснимую разницу показаний следует проверить и локализовать.

Особого внимания требуют скрытые трассы и линии, уходящие непосредственно в канализацию.

Что выгоднее: ремонтировать или менять оборудование?

Решение принимают после диагностики. Ремонт рационален, если корпус, рабочие характеристики и основные узлы сохранили ресурс. Замена оправдана при повторяющихся отказах, отсутствии комплектующих, серьёзном несоответствии нагрузке или высокой стоимости дальнейшей эксплуатации. Сравнивать следует не цену покупки, а расходы за весь предполагаемый срок службы.

Иногда настройка и обслуживание дают больший эффект, чем приобретение нового агрегата.

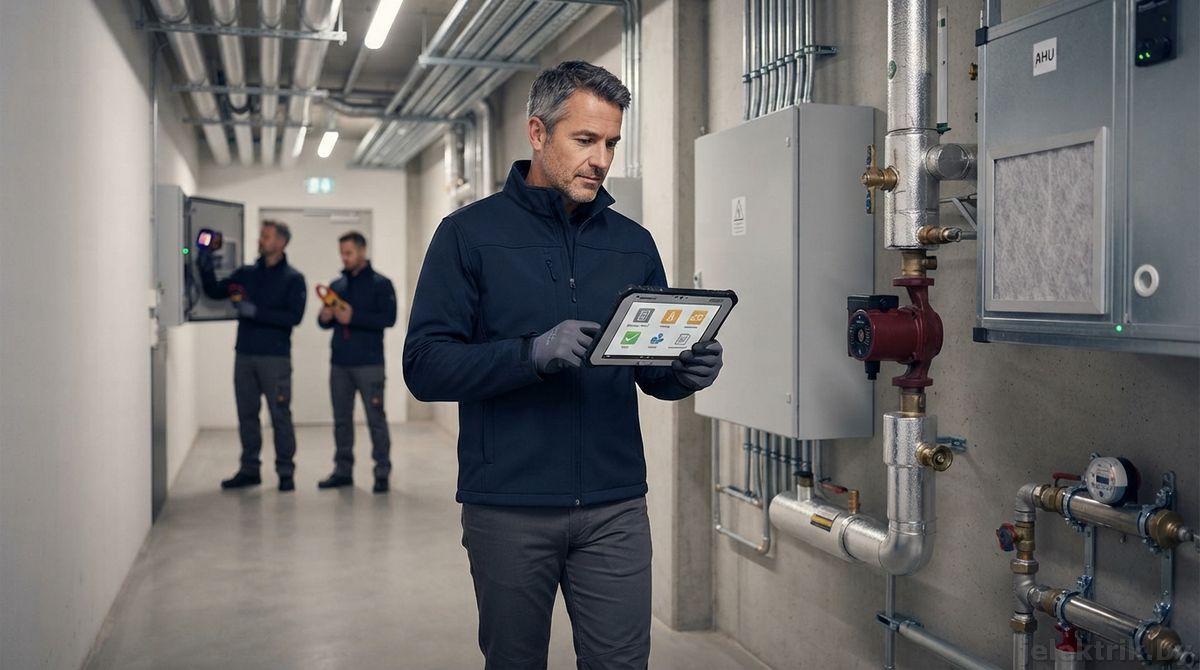

Чек-лист самостоятельного обхода

Для первичного поиска потерь не требуется сложный проект: пройдите объект по одному маршруту и фиксируйте только наблюдаемые факты. Не открывайте силовые шкафы, не изменяйте защитные настройки и не разбирайте оборудование без допуска. Цель обхода — обнаружить отклонения, собрать данные и определить, где необходима профессиональная диагностика.

Электроснабжение

• Нет ли запаха нагретой изоляции возле щитов?

• Не слышны ли треск, гул или вибрация?

• Не нагреваются ли наружные поверхности аппаратов?

• Все ли щиты закрыты?

• Есть ли актуальная маркировка?

• Не отключаются ли автоматы без очевидной причины?

• Равномерно ли распределена нагрузка?

• Когда последний раз проводились измерения и тепловизионная проверка?

Отопление и ИТП

• Одинакова ли температура в помещениях одного назначения?

• Не открывают ли окна из-за перегрева?

• Нет ли холодных удалённых зон?

• Работает ли погодное регулирование?

• Не находятся ли клапаны постоянно в крайнем положении?

• Не работает ли насос всё время на максимальной скорости?

• Исправен ли резервный насос?

• Нет ли частой подпитки?

• Восстановлена ли теплоизоляция труб?

Вентиляция

• Соответствует ли расписание фактической работе здания?

• Не работает ли установка ночью без необходимости?

• Когда менялись фильтры?

• Контролируется ли перепад давления?

• Не снизился ли поток воздуха?

• Нет ли постороннего шума?

• Не перегревается ли двигатель?

• Открываются ли заслонки полностью?

Водоснабжение

• Движется ли водомер при отключённых потребителях?

• Нет ли подтеканий на арматуре?

• Исправны ли смывные устройства?

• Не сбрасывает ли воду предохранительный клапан?

• Нет ли сырости возле скрытых трасс?

• Соответствует ли давление потребностям здания?

• Не включаются ли насосы слишком часто?

Насосные установки

• Есть ли вибрация или необычный шум?

• Не нагреваются ли подшипники?

• Работает ли автоматическая ротация?

• Не открыт ли постоянно байпас?

• Не задросселирована ли система?

• Соответствует ли режим фактическому потреблению?

• Фиксируются ли давление и часы работы?

Организация обслуживания

• Есть ли актуальный перечень оборудования?

• Ведётся ли журнал дефектов?

• Назначены ли ответственные лица?

• Существует ли график ППР?

• Закрываются ли повторные замечания?

• Хранятся ли акты и протоколы?

• Есть ли аварийные контакты?

• Определено ли время прибытия подрядчика?

• Сравнивается ли потребление по месяцам?

• Проверяется ли результат после ремонта?

Скрытые расходы становятся управляемыми, когда объект начинает измерять, записывать и сравнивать. Регулярный обход, анализ показаний и своевременная диагностика обходятся дешевле постоянной переплаты и срочного восстановления оборудования. Сохраните чек-лист и используйте его не только после роста счетов, а как часть планового технического контроля здания.

Добавить комментарий

Имя (обязательное)

E-Mail

Подписаться на уведомления о новых комментариях

Обновить

Отправить

Отменить
