Электропроводка для охранной сигнализации в квартире

Электропроводка для охранной сигнализации: что предусмотреть до ремонта квартиры



Чтобы охранная сигнализация работала стабильно и не портила готовый интерьер, ее инфраструктуру лучше предусмотреть до штукатурки и чистовой отделки. В электропроекте отмечают питание центрального блока, трассы слаботочных кабелей, точки установки датчиков, резервный источник и каналы связи. Такой подход уменьшает количество открытых проводов, случайных отключений и переделок после ремонта.

Почему безопасность квартиры начинается с электропроекта

Охранную систему часто воспринимают как набор датчиков на дверях и окнах. На практике это небольшая инженерная сеть, в которой есть центральный контроллер, устройства обнаружения, средства оповещения, каналы передачи данных и источник питания. Даже полностью беспроводной комплект не существует отдельно от электрики: центральному блоку, сетевому оборудованию и некоторым исполнительным устройствам требуется надежное питание.

Инженер изучает план квартиры и схему электроснабжения для прокладки проводки под охранную сигнализацию

Если вспомнить о сигнализации после завершения ремонта, выбор мест для оборудования сужается. Розетка может оказаться далеко, шкаф — перекрыть радиосигнал, а кабель придется вести по плинтусу или в декоративном коробе. Предварительный план оставляет больше вариантов и помогает не подчинять техническое решение уже готовой отделке.

Подготовка не означает, что необходимо заранее выбрать каждую модель датчика. На стадии электромонтажа важнее определить общую архитектуру: где будет центральный узел, какие зоны нуждаются в контроле, какие линии следует заложить скрыто и что должно продолжать работать при исчезновении напряжения.

С чего начать подготовку технического задания

Сначала составляют простой план квартиры и отмечают входную дверь, открывающиеся окна, балкон, проходные помещения, а также предполагаемые места установки сирены, клавиатуры и центрального блока. Затем определяют, где проходит граница между силовой проводкой, слаботочной сетью и оборудованием домашней автоматизации.

Владелец квартиры и специалист обсуждают план размещения датчиков и слаботочных кабелей для охранной сигнализации

При подготовке задания полезно изучать не рекламные обещания, а состав типовой системы: виды оборудования, способы связи, резервирование и порядок передачи тревожного события. В качестве информационного примера подойдет материал https://gepard.od.ua/ru/uslugi/okhrana-kvartir, позволяющий понять, какие функции обычно связывают с охраной квартиры и какие вопросы стоит заранее перевести в конкретные требования к электромонтажу.

В техническом задании желательно фиксировать не названия устройств, а ожидаемый результат. Например: контроль входной двери, обнаружение движения в коридоре, сохранение связи при кратковременном отключении электричества, возможность обслуживания центрального блока без повреждения отделки. Такое описание не привязывает квартиру к определенной модели оборудования и остается понятным для проектировщика, электрика и специалиста по слаботочным системам.

Где разместить центральный блок сигнализации

Центральный блок не стоит устанавливать в первом заметном месте возле входа. Для него выбирают сухую зону с нормальной температурой, устойчивой связью и доступом для обслуживания. Устройство не следует прятать так глубоко, чтобы для проверки аккумулятора или замены блока приходилось разбирать мебель.

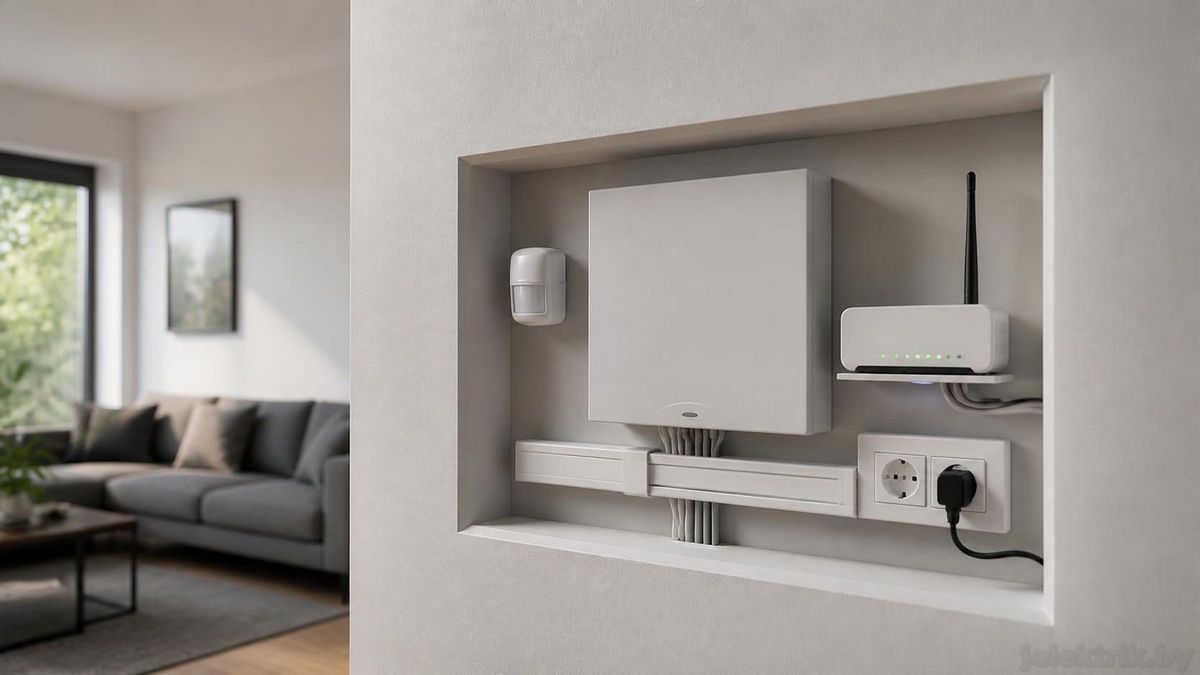

Центральный блок охранной сигнализации установлен в квартире рядом с промаркированной розеткой и кабельными каналами

Рядом предусматривают питание и, если этого требует выбранная архитектура, проводное сетевое подключение. Розетка должна относиться к понятной и промаркированной группе. Нежелательно подключать важный узел через случайный удлинитель, тройник или розетку, которую жильцы периодически обесточивают вместе с бытовой техникой.

Металлические шкафы, массивные железобетонные конструкции и соседство с мощным электрооборудованием могут ухудшать условия радиосвязи. Поэтому место оценивают не только по внешнему виду, но и по возможности устойчивого обмена данными с датчиками. Окончательную точку установки разумно подтвердить после проверки связи на объекте.

Как организовать питание оборудования

Для небольшой квартиры отдельная силовая линия исключительно для сигнализации нужна не всегда. Однако источник питания центрального оборудования должен быть предсказуемым: с понятной защитой, надежными соединениями и исключением случайного отключения. Если в квартире есть телекоммуникационный шкаф, в нем можно объединить питание маршрутизатора, сетевого оборудования и контрольной панели, сохранив раздельную маркировку кабелей и блоков питания.

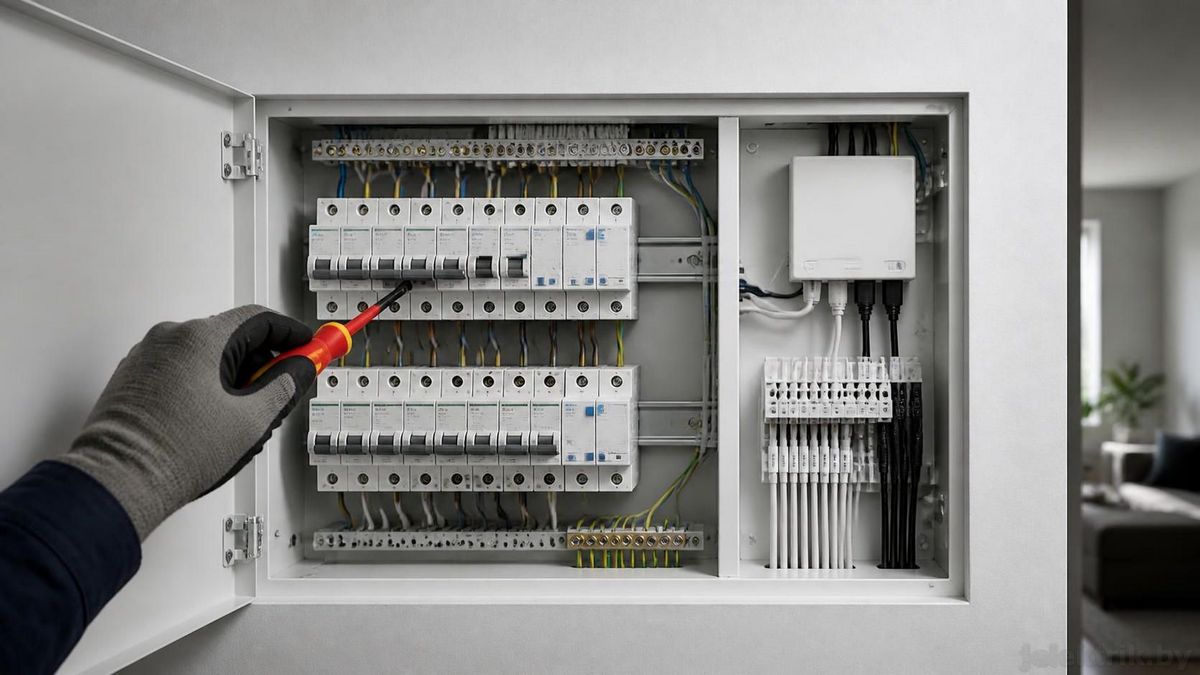

Квартирный электрощит с автоматами, УЗО, маркировкой групп и отдельным блоком питания для охранной сигнализации

Автоматический выключатель защищает линию от сверхтока, но сам по себе не делает чувствительную электронику независимой от перебоев. Защиту линии, необходимость дифференциального устройства и способ подключения определяют по схеме электроснабжения, характеристикам оборудования и действующим электротехническим требованиям.

Блок питания нельзя замуровывать без доступа. Электронные компоненты нагреваются, стареют и со временем могут потребовать замены. Закрытая ниша без вентиляции усложняет обслуживание, а плотное соседство нескольких адаптеров увеличивает локальный нагрев.

Нужна ли отдельная розетка

Для центрального блока желательно предусмотреть стационарную точку питания, которую не будут постоянно использовать для бытовых приборов. Это может быть отдельная розетка, вывод питания либо место внутри коммуникационного шкафа — конкретное решение зависит от конструкции оборудования и проекта электроснабжения.

Важно, чтобы назначение розетки или питающей линии было понятно всем жильцам. Соответствующую группу в электрощите следует подписать, чтобы ее случайно не отключили во время ремонта, уборки или поиска неисправности в другой части квартиры.

Резервное питание при отключении электричества

При исчезновении напряжения центральный блок не должен мгновенно прекращать работу. Во многих системах для этого применяется встроенный аккумулятор либо внешний источник бесперебойного питания. Реальное время автономной работы зависит от модели оборудования, числа подключенных устройств, используемых каналов связи и выбранных настроек.

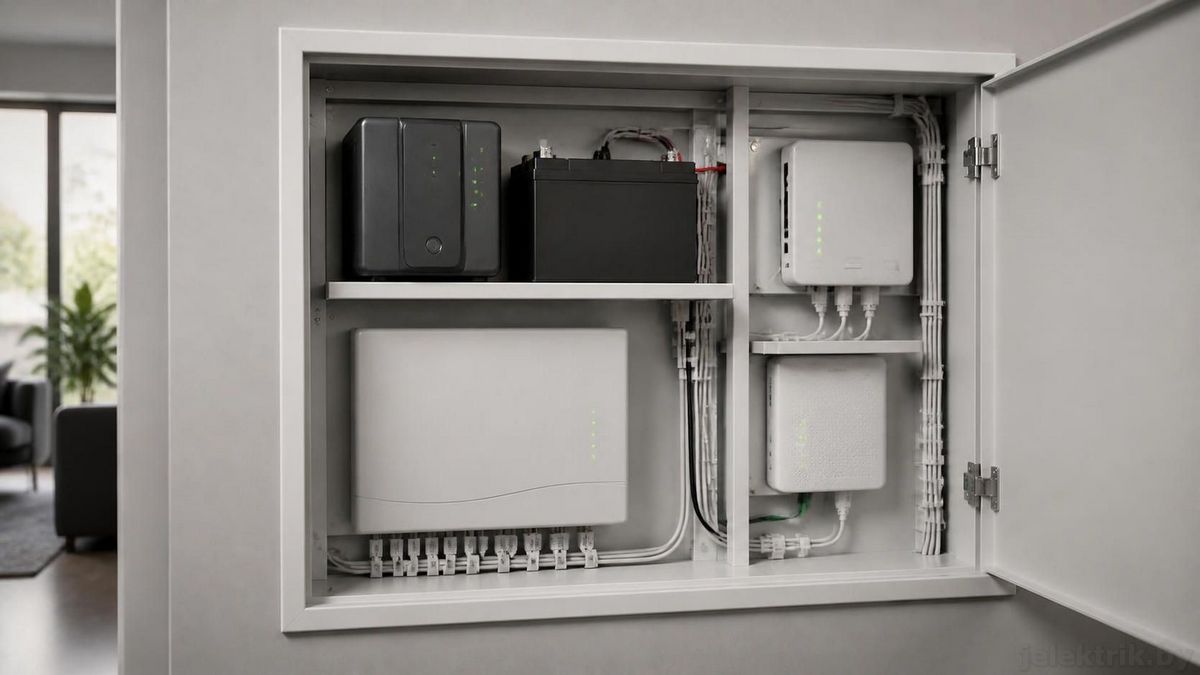

Источник бесперебойного питания и резервный аккумулятор для охранной сигнализации и домашнего интернета в квартире

При проектировании важно смотреть не только на время работы одного блока. Если передача данных зависит от домашнего маршрутизатора или другого сетевого устройства, оно также должно сохранять питание. Иначе датчики и централь могут продолжить локальную работу, но основной интернет-канал окажется недоступным.

Резервировать всю квартиру ради нескольких маломощных устройств обычно не требуется. Сначала составляют перечень критичных потребителей: центральный блок, маршрутизатор, оптический терминал, модем и отдельный коммуникационный модуль. Затем учитывают их суммарную мощность, потери преобразования и требуемое время автономной работы.

Какие устройства необходимо резервировать

В перечень резервируемого оборудования обычно включают только элементы, без которых не сможет работать вся цепочка передачи сигнала. Если централь получает резервное питание, а маршрутизатор и входной интернет-терминал отключаются, связь через домашнюю сеть пропадает.

Аккумулятор является обслуживаемым элементом, а не вечным источником энергии. Его состояние проверяют по регламенту оборудования и после длительных отключений. Если резерв существует только на схеме, но никогда не испытывается под нагрузкой, неисправность может оставаться незаметной.

Почему разделяют силовые и слаботочные кабели

Кабели датчиков, линий связи и управления не следует без необходимости укладывать вплотную к силовой проводке на всем протяжении трассы. Разделение силовых и чувствительных линий уменьшает электромагнитное влияние на электронное оборудование и упрощает дальнейшее обслуживание сети.

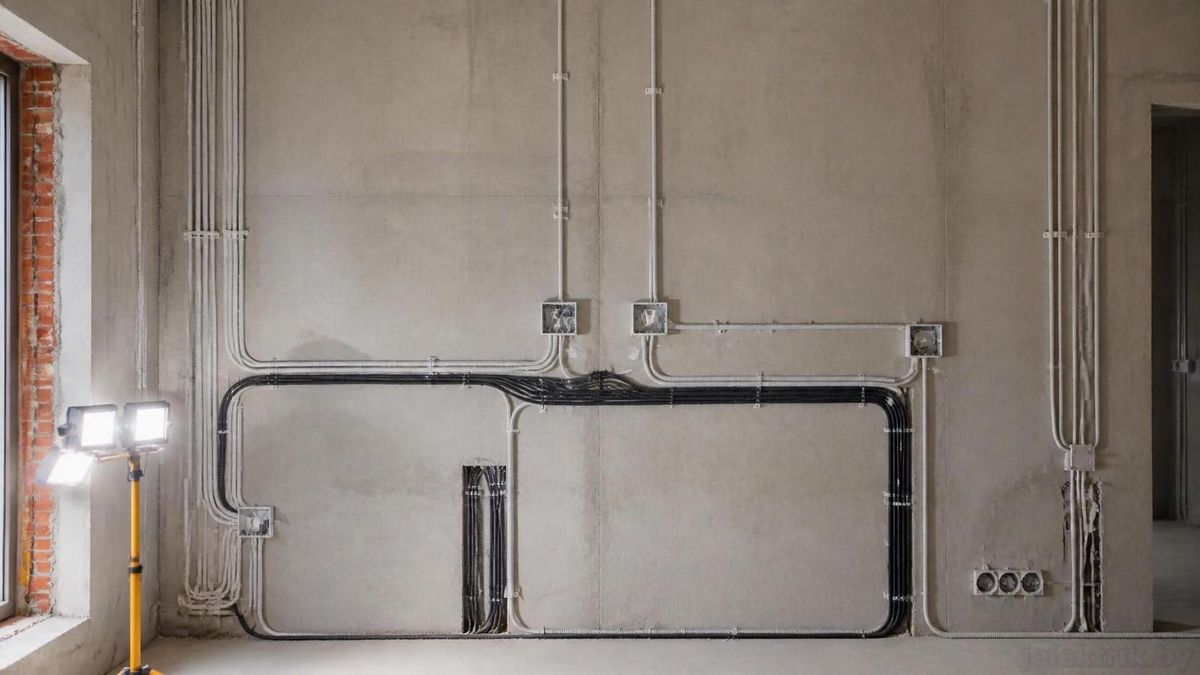

Раздельная прокладка силовых и слаботочных кабелей в гофре во время электромонтажа квартиры

Если трассы вынужденно пересекаются, их стараются пересекать под прямым углом, а не вести рядом на значительном участке. Для разных систем удобно предусмотреть отдельные трубы, каналы или секции кабельной трассы.

Запасная гофра от слаботочного шкафа к коридору, входной зоне или потолочному пространству иногда оказывается полезнее заранее проложенного кабеля неизвестного назначения. Через нее позднее можно протянуть подходящую линию без нового штробления стен.

Маркировка слаботочных линий

В слаботочной части важны маркировка и исполнительная схема. Одинаковые неподписанные кабели, собранные в одной коробке, усложняют пусконаладку и поиск неисправности. На плане фиксируют начало и конец каждой линии, ее назначение, ориентировочную длину и место вывода.

Концы кабелей необходимо защитить от штукатурки и других отделочных смесей. До закрытия трасс полезно сфотографировать стены с привязкой к углам, дверным проемам и другим неподвижным элементам помещения.

Проводные и беспроводные датчики

Проводные датчики требуют больше подготовительных работ, зато не зависят от батареи в каждом устройстве. Беспроводные устройства проще разместить в готовом интерьере, но они нуждаются в контроле состояния элементов питания и качества радиосвязи.

Установка проводного датчика открытия на входной двери квартиры с аккуратно выведенным кабелем

На практике выбор не всегда сводится к одному варианту. Часть линий можно заложить кабелем, а труднодоступные зоны оставить для радиоустройств. Такой подход позволяет учитывать конструкцию квартиры и сохраняет возможность дальнейшего расширения системы.

Во время чернового ремонта особенно полезно предусмотреть проводные выводы к входной двери, оконным группам, сирене и местам, где позднее будет сложно провести кабель. Даже если на первом этапе используются беспроводные устройства, аккуратно завершенная резервная линия сохраняет возможность модернизации.

Как оставить кабельные выводы

Запас кабеля должен быть достаточным для подключения и обслуживания устройства. Слишком короткий вывод вынуждает наращивать провод в неудобном месте, а большой моток в монтажной коробке мешает установке оборудования.

Каждый конец кабеля защищают, подписывают и фотографируют до закрытия отделкой. Обозначение на кабеле должно совпадать с подписью на плане или в таблице линий.

Где устанавливать датчики

Датчик открытия размещают так, чтобы его части сохраняли правильное взаимное положение при закрытой двери или створке. Следует учитывать ход фурнитуры, возможную регулировку окна и толщину будущей отделки. Кабельный вывод не должен попадать под крепеж, петлю или подвижную часть конструкции.

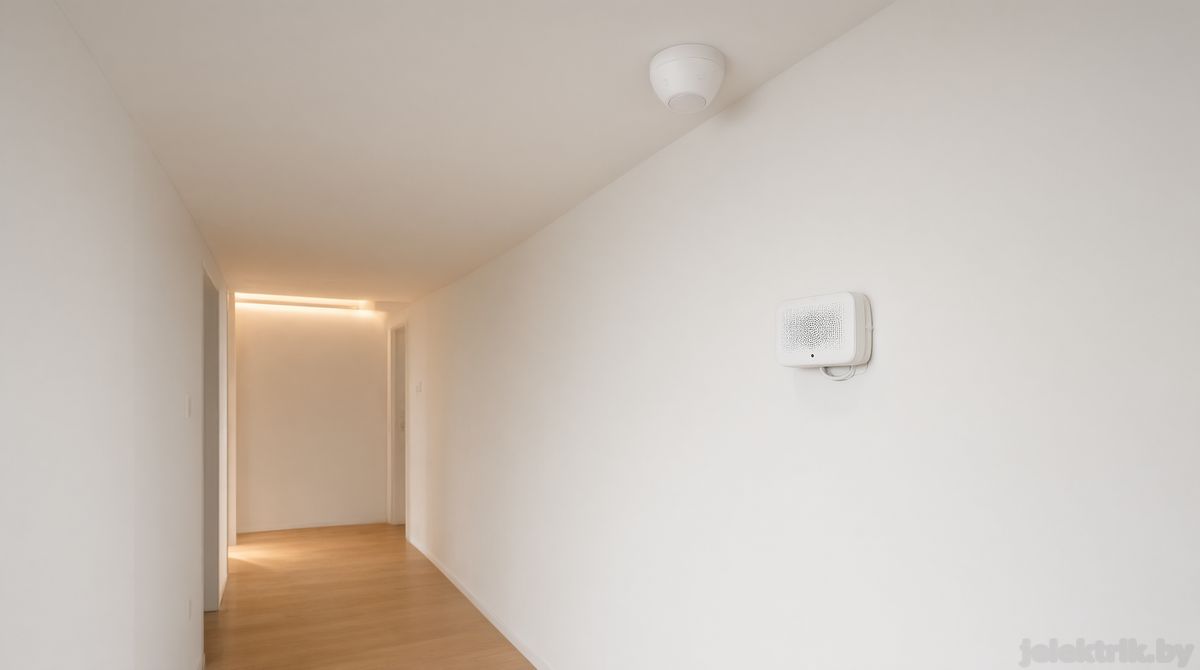

Датчик движения и сирена охранной сигнализации установлены в коридоре квартиры со скрытой проводкой

Датчик движения устанавливают с учетом геометрии помещения, высоты монтажа и предполагаемого направления прохода. Радиатор, кондиционер, плотная штора, высокая мебель или постоянно движущийся предмет могут изменить условия контроля. Поэтому точку нельзя выбирать только по симметрии стены.

Сирену располагают так, чтобы она выполняла функцию оповещения и при этом оставалась доступной для технической проверки. Клавиатуру или считыватель устанавливают в удобной зоне входа, но кабель к ним прокладывают скрыто и защищают от случайного повреждения.

Как учесть интернет и мобильную связь

Охранная система может использовать локальную сеть, Wi-Fi, мобильную связь либо сочетание нескольких каналов. Электромонтажная подготовка должна учитывать питание не только самой централи, но и оборудования, от которого зависит выбранный способ передачи данных.

Если проводной интернет приходит в квартиру через отдельный терминал, его размещение и резервное питание также включают в схему. Не стоит объединять все устройства в одну непонятную розеточную группу без маркировки. Во время ремонта или поиска неисправности кто-то может отключить автомат и вместе с освещением обесточить оборудование связи.

Пароли, настройки уведомлений и защита учетных записей не относятся непосредственно к электромонтажу, но влияют на общую надежность. Физически исправная система не компенсирует потерянный доступ к приложению или отключенные уведомления. Техническую документацию следует хранить так, чтобы она была доступна владельцу, но не посторонним лицам.

Порядок электромонтажных работ

Оптимальная последовательность начинается с плана помещений и сценариев безопасности. После этого определяют места оборудования, силовые точки и слаботочные трассы. До штукатурки прокладывают кабели и резервные трубы, выполняют маркировку, фотографируют скрытые участки и составляют исполнительную схему.

После черновой отделки проверяют целостность линий. До установки мебели и декоративных панелей еще можно исправить поврежденный кабель или неудобный вывод. Оборудование монтируют после завершения пыльных работ, а затем выполняют настройку и испытание всех сценариев.

Что проверить после монтажа

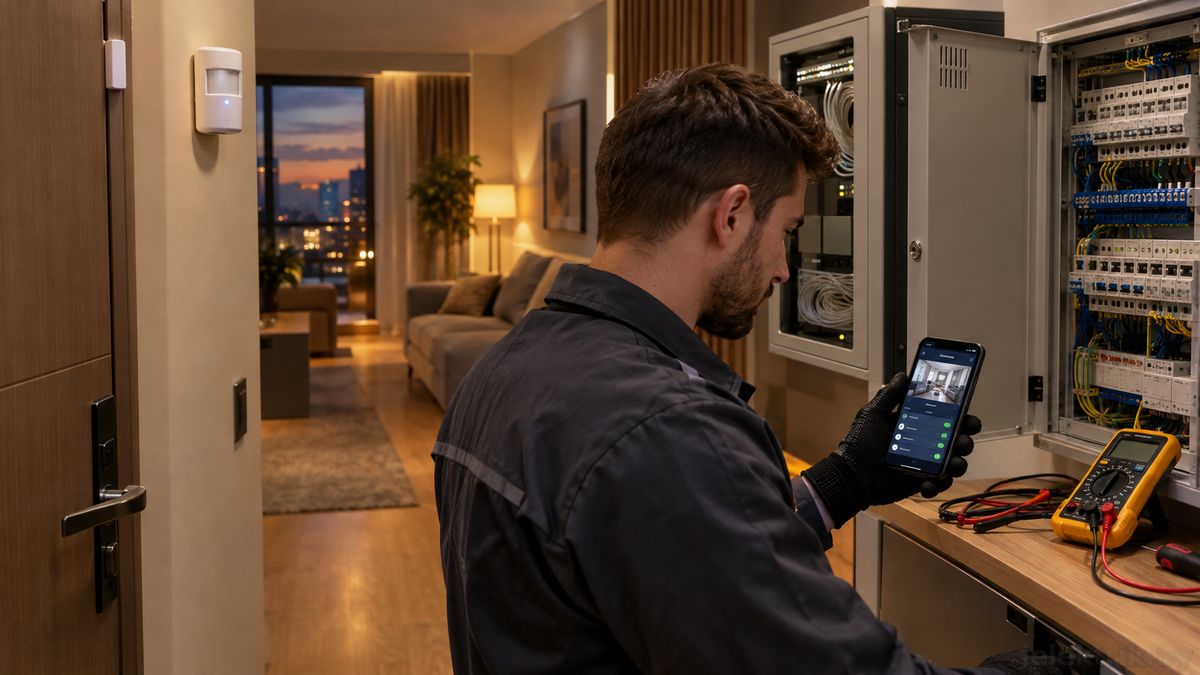

Специалист проверяет охранную сигнализацию в квартире после электромонтажа: электрощит, датчики и приложение на смартфоне

Проверка должна охватывать не только срабатывание отдельного датчика. Необходимо имитировать пропадание сетевого питания, оценить переход на резерв, восстановление связи, передачу события и возвращение оборудования в обычный режим.

Отдельно проверяют, не отключается ли важное устройство вместе с группой, назначение которой жильцам кажется неочевидным. Все автоматы, розетки и блоки питания должны иметь понятные обозначения.

Типичные ошибки при подготовке электропроводки

Покупка оборудования без плана

Первая ошибка — начинать с покупки устройств, не имея плана квартиры и перечня необходимых сценариев. В результате часть датчиков оказывается лишней, а для действительно важной зоны не предусмотрено питание или кабель.

Установка централи возле электрощита

Вторая ошибка — размещать центральный блок рядом с вводным щитом только потому, что там находится ближайшая розетка. Электрощит, слаботочный шкаф и централь сигнализации выполняют разные функции. Их можно располагать рядом только при наличии нормальной связи, доступа для обслуживания и безопасного разделения цепей.

Прокладка всех кабелей одним пучком

Третья ошибка — укладывать силовые, сетевые и сигнальные кабели одним плотным пучком без проекта. Это ухудшает ремонтопригодность и может увеличить влияние помех на чувствительные линии. Разделенные и подписанные трассы проще проверять, заменять и расширять.

Резервирование только центрального блока

Четвертая ошибка — считать встроенный аккумулятор решением всех проблем. Если одновременно обесточиваются маршрутизатор и терминал связи, интернет-канал пропадает даже при работающей централи. Резервирование необходимо рассматривать как цепочку зависимых устройств, а не как характеристику одного блока.

Отсутствие исполнительной схемы

Пятая ошибка — не сохранять план скрытых трасс. Через несколько лет владельцы уже не помнят, где проходят кабели и что находится за отделкой. Схема, фотографии и подписи позволяют сверлить стены, менять мебель и ремонтировать сеть с меньшим риском повреждения линий.

Чек-лист перед чистовой отделкой

  • На плане отмечены центральный блок, датчики, сирена и органы управления.

  • Для центрального оборудования предусмотрено постоянное и понятное питание.

  • Определено, какие устройства должны работать при отключении электричества.

  • Учтено резервное питание оборудования связи.

  • Силовые и слаботочные линии разделены по проекту.

  • Кабельные выводы промаркированы и защищены от отделочных смесей.

  • В труднодоступные зоны заложены резервные трубы или кабели.

  • Места оборудования остаются доступными для диагностики и замены.

  • Скрытые трассы сфотографированы до штукатурки и облицовки.

  • После монтажа запланирована проверка тревожных сценариев и отключения сети.

Частые вопросы

Нужна ли отдельная линия для сигнализации

Отдельная силовая линия требуется не в каждом проекте. Главное, чтобы питание было надежным, защищенным, промаркированным и не зависело от розетки, которую регулярно отключают вместе с бытовой техникой.

Можно ли сделать всю систему беспроводной

Беспроводные датчики использовать можно, но центральному узлу и части сетевого оборудования все равно требуется питание. Кроме того, необходимо проверить радиосвязь во всех помещениях и предусмотреть обслуживание элементов питания.

Нужно ли резервировать домашний маршрутизатор

Если передача уведомлений зависит от домашнего интернета, резерв маршрутизатора и входного сетевого устройства помогает сохранить этот канал при отключении электричества. При наличии независимого мобильного канала архитектура может отличаться, поэтому оценивают всю цепочку связи.

Когда прокладывать кабели

Основные трассы закладывают после утверждения плана и до штукатурки. Проверку целостности выполняют до закрытия конструкций, а оборудование устанавливают после завершения пыльных отделочных работ.

Что сохранить после монтажа

Следует сохранить схему трасс, фотографии скрытых участков, маркировку кабелей, перечень питающих групп и инструкцию по проверке резервного источника. Эти сведения упрощают последующий ремонт и модернизацию системы.
