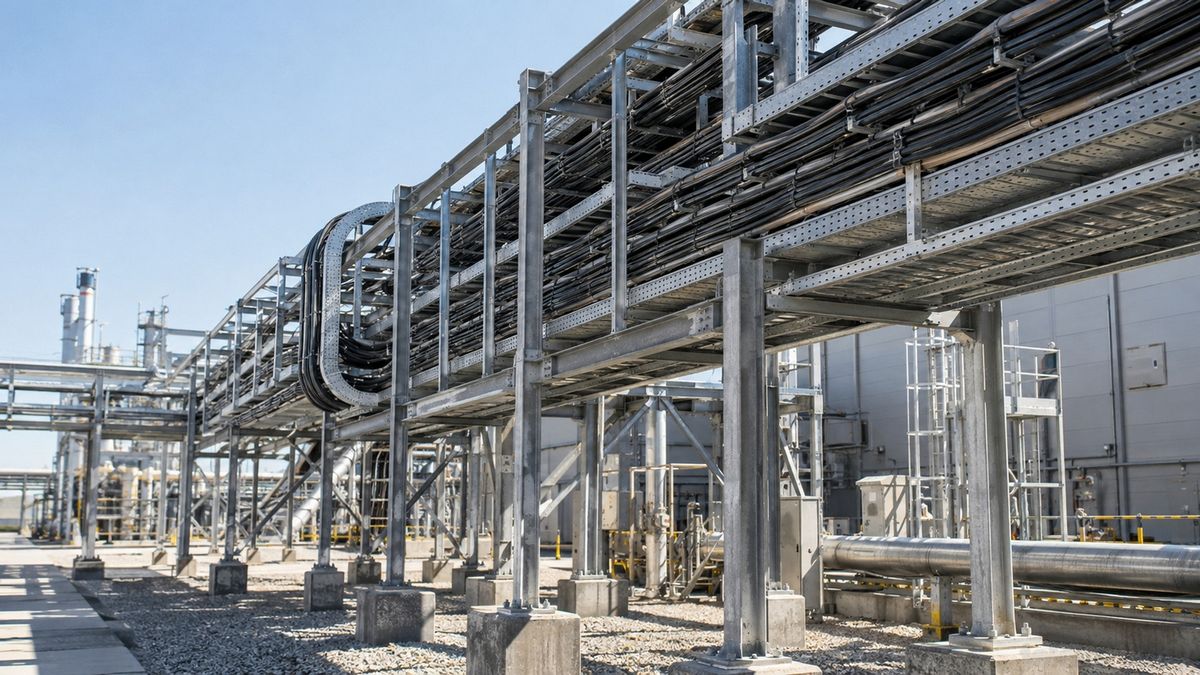

На многих промышленных площадках кабельное хозяйство растёт стихийно: сначала проложили силовые линии к одному цеху, потом добавили слаботочку для автоматики, затем протянули резервное питание — и через пару лет под ногами или над головой оказывается хаотичное переплетение проводов, которое невозможно ни обслужить, ни расширить без риска что-то повредить. Именно поэтому на объектах с развитой инфраструктурой — заводах, нефтехимических комплексах, ТЭЦ, логистических терминалах — кабельные трассы с самого начала проектируют как отдельную инженерную систему, а не как второстепенный элемент стройки. Один из самых распространённых способов организации такой системы — кабельная эстакада.

Зачем промышленному объекту отдельная эстакада для кабелей

Прокладка кабеля в земле выглядит экономичным решением только на первый взгляд. Траншеи пересекаются с фундаментами, трубопроводами, дренажными системами, а при аварии на подземной линии приходится вскрывать покрытие и останавливать часть производства. Эстакада решает эту проблему принципиально иначе: кабели поднимаются над землёй и идут отдельным технологическим коридором, доступным для осмотра, ремонта и наращивания без земляных работ.

На предприятиях с плотной застройкой это ещё и способ развести разнородные коммуникации без конфликтов между ними. На одной эстакаде, но на разных уровнях или в разных отсеках, можно разместить силовые кабели, линии связи, контрольные цепи КИПиА — каждая группа получает свой контур и свою защиту от помех. Такое разделение снижает вероятность взаимного влияния линий и упрощает последующую диагностику при поиске неисправностей.

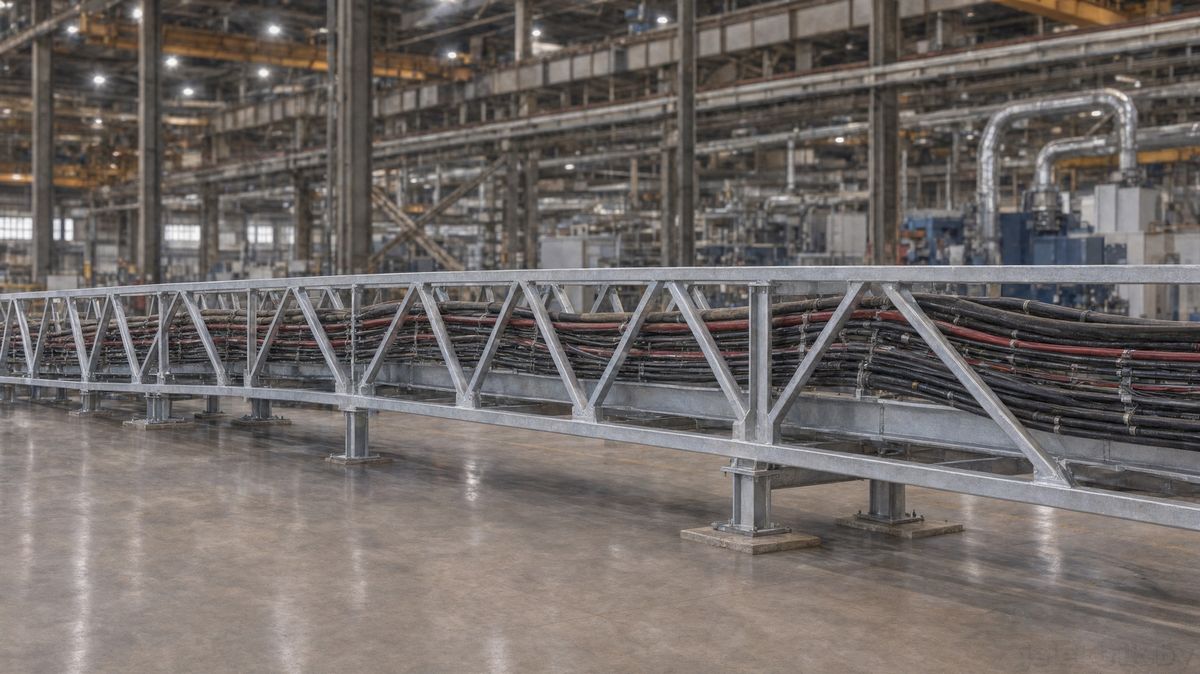

Конструктивные варианты: от простых опор до многоярусных галерей

Выбор конструкции зависит от количества кабельных линий, высоты прокладки и того, насколько плотно застроена территория. Чаще всего встречаются следующие решения:

• одноярусные эстакады — опоры с одним уровнем лотков, подходят для небольших объёмов кабеля и коротких трасс;
• многоярусные эстакады — несколько уровней на одной опоре, применяются там, где нужно развести большое количество линий на ограниченной площади;
• отдельно стоящие конструкции — независимая система опор вдоль всей трассы;
• эстакады, совмещённые с технологическими трубопроводными галереями — кабели идут параллельно трубам, что экономит место на площадке, но требует расчёта тепловых и пожарных разрывов.

Несущая часть практически всегда выполняется из металла: сталь легче бетона, проще в монтаже и позволяет быстро нарастить эстакаду при расширении производства. На объектах, где трасса проходит через агрессивные зоны или требует частого демонтажа секций для ремонта оборудования, опорные конструкции на основе металлических каркасов оказываются удобнее монолитных решений именно за счёт ремонтопригодности и возможности точечной замены отдельных элементов без остановки всей линии.

Какие нагрузки закладывают в расчёт

Эстакада — это строительная конструкция, и её расчёт ведётся по тем же принципам, что и расчёт любого металлического каркаса, только с поправкой на специфику кабельного хозяйства. Ошибка в определении нагрузок приводит либо к перерасходу металла, либо, что гораздо хуже, к провисанию лотков и повреждению изоляции кабелей со временем.

Отдельное внимание уделяют запасу по количеству кабелей. Проектировать эстакаду впритык под текущие потребности — распространённая ошибка: производство развивается, добавляется оборудование, и через несколько лет выясняется, что прокладывать новые линии физически некуда без усиления конструкции. Запас по несущей способности и по свободному сечению лотков закладывают заранее, а не решают вопрос постфактум.

Условия эксплуатации: среда, температура, пожарная безопасность

Промышленная среда редко бывает нейтральной. На химических и нефтеперерабатывающих предприятиях металл эстакады подвергается коррозии от паров агрессивных веществ, на открытых площадках — перепадам температур и ультрафиолету, в цехах с высокой влажностью — конденсату. Поэтому выбор защитного покрытия и класса окраски делают исходя из реальной среды эксплуатации, а не по универсальному шаблону.

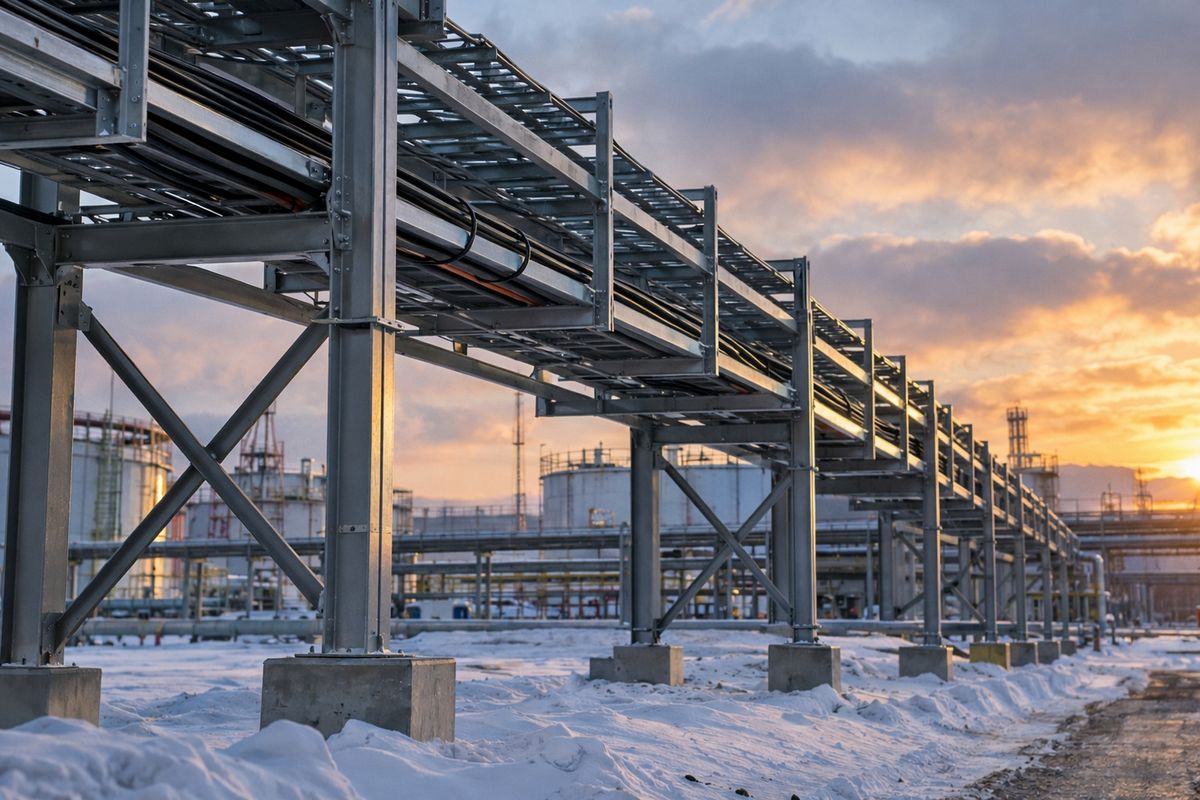

Отдельный блок требований связан с пожарной безопасностью. Кабельные линии относятся к объектам повышенного внимания со стороны норм пожарной защиты, потому что именно кабельное хозяйство часто становится источником распространения огня при коротком замыкании. При проектировании трассы учитывают:

1. разделение силовых и слаботочных линий по разным уровням или отсекам;
2. применение противопожарных перегородок и уплотнений в местах прохода кабелей через стены и перекрытия;
3. использование кабеля с пониженным дымо- и газовыделением на участках с ограниченной вентиляцией;
4. доступность трассы для осмотра и быстрого отключения аварийного участка.

Температурный режим важен не только с точки зрения комфорта обслуживания, но и для самого кабеля: допустимая токовая нагрузка на линию напрямую зависит от температуры окружающей среды и способа прокладки. На открытой эстакаде летом лотки нагреваются сильнее, чем в закрытом коробе, и это тоже закладывается в расчёт сечения кабеля ещё на стадии проекта.

Монтаж: последовательность работ и типичные нюансы

Монтаж эстакады редко идёт строго линейно, но общая логика работ сохраняется почти всегда:

• разметка трассы и проверка соответствия проекту реальных условий на местности — зачастую после геодезической съёмки приходится корректировать расположение опор из-за уже существующих коммуникаций;
• устройство фундаментов под опоры с учётом грунтовых условий и глубины промерзания;
• монтаж несущих конструкций — стоек, траверс, связей;
• установка лотков, полок или коробов с соблюдением проектных уклонов и расстояний между креплениями;
• прокладка кабеля с контролем радиуса изгиба и натяжения, чтобы не повредить изоляцию;
• крепление, маркировка и бирковка линий для последующего обслуживания;
• монтаж системы заземления и, при необходимости, молниезащиты.

На практике заземление часто недооценивают: металлическая эстакада сама по себе становится протяжённым проводником, и без грамотно выполненного контура заземления возникает риск наведённых токов и поражения персонала при повреждении изоляции. Этот этап нельзя считать формальностью — его проверяют отдельными измерениями после завершения монтажа.

Ещё один момент, о котором часто забывают на стадии планирования работ, — последовательность прокладки кабелей разного назначения. Силовые линии большого сечения монтируют раньше, пока доступ к лоткам свободен, а более тонкие слаботочные и контрольные кабели — после, когда основная механическая нагрузка на трассу уже определена и видно, сколько места осталось в сечении.

Ошибки, которые обходятся дороже экономии на этапе проекта

Несколько проблем повторяются на разных объектах с завидной регулярностью:

• занижение несущей способности опор без учёта будущего расширения кабельного хозяйства;
• отсутствие расчёта ветровых и гололёдных нагрузок для открытых эстакад в регионах с суровым климатом;
• смешение силовых и слаботочных линий без разделения, что приводит к наводкам и сбоям в работе автоматики;
• экономия на противопожарных уплотнениях в местах прохода через стены — формально работы выполнены, но при проверке выявляются нарушения;
• недостаточный доступ для обслуживания — если до лотков сложно добраться, ремонт превращается в отдельную инженерную задачу.

Большинство этих проблем закладываются ещё на стадии проектирования, когда кажется, что экономия на металле или на запасе сечения лотков — разумное решение. На деле стоимость переделки эстакады под возросшие потребности производства почти всегда превышает затраты на изначально более продуманный проект.

Кабельная эстакада на промышленном объекте — это не вспомогательная конструкция, а часть инфраструктуры, от которой зависит и надёжность энергоснабжения, и удобство эксплуатации на годы вперёд. Продуманная трасса с запасом по нагрузкам, корректным разделением линий и грамотно выбранными материалами избавляет от необходимости постоянно латать узкие места и позволяет спокойно развивать производство, не возвращаясь каждый раз к переделке кабельного хозяйства с нуля.
